Introduzione

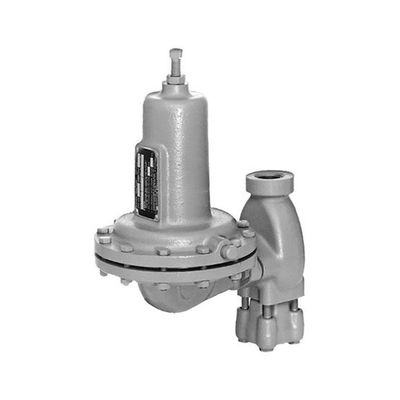

Fisher Gas Regulator Type 630 grandi regolatori di Joe è regolatori azionati, a molle, di riduzione della pressione diretti. Sono disponibili in 1 e nelle dimensioni corporee di DN/a 2 pollici 25 e 50 e sono progettati per le pressioni di entrata di massimo a 1500 psig/103 pressioni dello sbocco e della barra da 3 a 500 psig/0,21 - 34,5 barre. Il tipo 630 può essere usato con gas naturale, aria, o vari altri gas per tali applicazioni come i primi regolatori del azienda-rubinetto o i regolatori industriali ad alta pressione. Il tipo 630 può essere convertito nel campo in valvola a sfera o è disponibile come il tipo valvola a sfera di 630R/regolatore di contro-pressione; riferisca al tipo separato il bollettino di 630R (71.4:630R) per informazione.

Caratteristiche

• Pressioni ad alta pressione dell'Capacità-entrata fino a 1500 psig/103 pressioni di controllo e della barra fino a 500 psig/34,5 barre.

• Progettazione Costruzione-compatta e robusta irregolare e costruzione solida del metallo fornire un forte, regolatore affidabile e duraturo.

• Migliori Controllo-Fisher a bassa pressione 630 è disponibile sia nelle costruzioni ad alta pressione che a bassa pressione; le unità a bassa pressione hanno una più grande area del diaframma per fornire il controllo più accurato delle regolazioni a bassa pressione.

• I materiali Capacità-facoltativi acidi di servizio di gas sono disponibili per le applicazioni che trattano i gas acidi. Queste costruzioni aderiscono alle raccomandazioni della NACE MR0175 internazionale.

Specifiche

Dimensioni corporee

1 e a 2 pollici/DN 25 e 50

Stile della fine connessione

NPT, ASME CL150 rf, CL300 rf, o CL600 rf

Pressione di entrata e perdite di pressione massime

Fino a 1500 psig/103 barre, vedono la tabella 1

Pressione massima dello sbocco

Fino a 500 psig/34,5 barre, vedono la tabella 2

Campi di pressione dello sbocco

3 - 500 psig/0,21 - 34,5 barre, vedono la tabella 2

Registrazione di pressione

Interno

Materiali da costruzione

Corpo: Ghisa, o acciaio

Caso della primavera ed adattatore del diaframma:

Ghisa o acciaio

Orifizio: Acciaio inossidabile d'ottone o

Disco della valvola: Nitrile (NBR), di nylon (PA), politetrafluoroetilene (PTFE), o fluorocarburo (FKM)

Supporto del disco della valvola: Trasportatore della valvola di acciaio inossidabile d'ottone o: Acciaio inossidabile d'ottone o

Diaframma: Neoprene (CR) o fluorocarburo (FKM)

Guarnizioni del corpo dell'entrata: Rame con disposizione d'ottone o acciaio inossidabile con la disposizione di acciaio inossidabile

Tutte le altre guarnizioni: Composizione

Leva: acciaio Zinco-placcato o acciaio inossidabile

Connettore del diaframma: Alluminio con disposizione d'ottone o acciaio inossidabile con la disposizione di acciaio inossidabile.

Tubo di Pitot: Acciaio inossidabile

Primavera del regolatore: Acciaio placcato

Vite di regolazione: Acciaio

Piatto del diaframma: acciaio Zinco-placcato

Primavera superiore Seat: Zinco

Primavera più bassa Seat: d'acciaio Zinco-placcato (pressione bassa) o zinco (alta pressione)

Sfiato: Tipo Y602-9

Sfiato di caso della primavera

1/4 di NPT

Opzioni

Protettore del diaframma di PTFE, vite di regolazione della cavo-guarnizione e la NACE

Installazione

Questi regolatori possono essere installati in tutta la posizione. Alcune installazioni possono richiedere una linea di sfiato a distanza. Protegga tutte le aperture dello sfiato dall'entrata di pioggia, di neve, di detriti, o di qualunque altro materiale straniero che può tappare l'apertura.

La direzione di attraversa il corpo del regolatore deve essere nella direzione indicata dalla freccia di direzione di scorrimento ha trovato sul corpo del regolatore.

Protezione di sovrappressione

Come nel caso della maggior parte dei regolatori, questi regolatori hanno una valutazione di pressione dello sbocco che è più bassa della valutazione di pressione di entrata. La protezione di sovrappressione è necessaria se la pressione di entrata reale può superare la valutazione di pressione dello sbocco.

L'operazione del regolatore sotto i limiti specificati in Tables1 e 2 non precludono la possibilità di danno dalle fonti esterne o da detriti nella conduttura. Il regolatore dovrebbe essere ispezionato per danno dopo tutto lo stato di sovrappressione.
