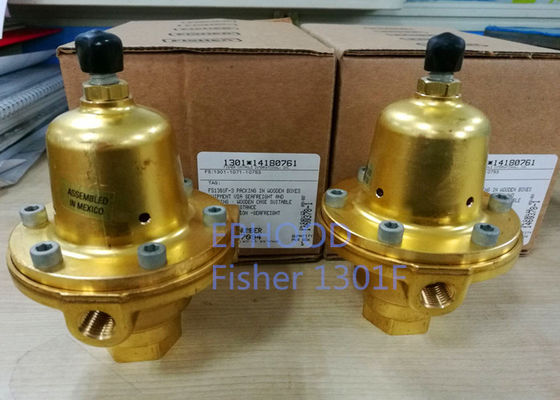

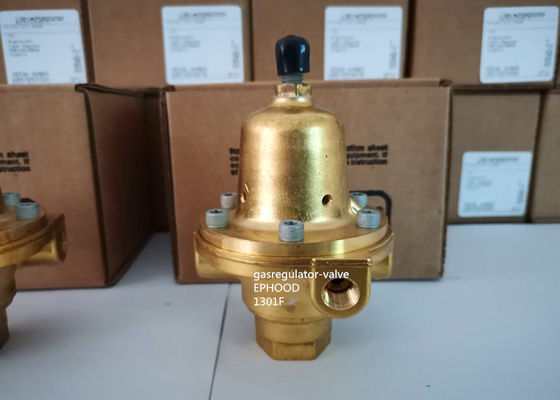

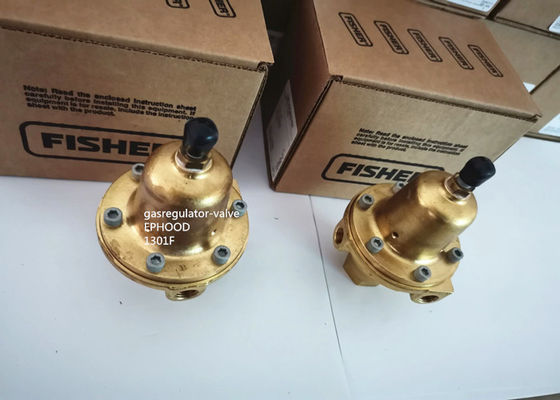

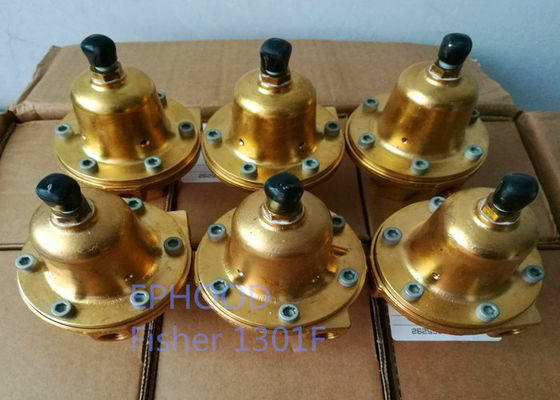

alta precisione di 6000psi Fisher Controls Propane Regulator 1301F per compressione

Regolatore del gas di alta pressione di Brass Body Material del modello di Fisher 1301F-2

I regolatori 1301F e 1301G dei tipi auto-sono azionati, regolatori ad alta pressione, che possono

sia usato dove il gas ad alta pressione deve essere ridotto per uso come pressione pilota del rifornimento in pilota-azionato in

regolatori o come pressione di carico in regolatori pressione-caricati. Regolatori 1301F e 1301G dei tipi

può anche essere utilizzata in molte altre applicazioni come regolatori ridurrsi ad alta pressione per vari gas.

L'affidabilità provata ed il regolamento accurato del tipo regolatore ad alta pressione di 1301F lo rende ideale

per le numerose applicazioni ad alta pressione di goccia. Questo regolatore multiuso può essere usato come rifornimento pilota

o regolatori di pressione-caricamento dove il medium di funzionamento ad alta pressione deve essere ridotto ad uso di gas

piloti del regolatore o regolatori pressione-caricati. La sua progettazione irregolare offre la versatilità per un'ampia varietà di applicazioni.

Configurazioni disponibili
Tipo 1301F: regolatore riducentesi ad alta pressione Diretto-azionato per le pressioni di entrata fino a 6000 psig/414 barre

e campi di pressione dello sbocco da 10 a 225 psig/0,69 - 15,5 barre

Dimensione corporea e stile della fine connessione
1/4-inch FNPT

Pressione di entrata massima
6000 psig/414 barre

Campi di pressione dello sbocco


Pressione massima dello sbocco di emergenza
Tipo 1301F: 250 psig/17,2 barre

Registrazione di pressione
Interno

Capacità di temperatura
-20 ° a 180°F/-29° a 82°C

ApplicationCompression, facilità & utilità trattate, aria della pianta, controllo della pressione, testa di pozzo

Può essere usato per gas naturale, gas di petrolio liquefatto, il gas di Nirogen, l'aria ed altri gas.

Principio di funzionamento

I regolatori di 1301 serie diretto-sono azionati. La pressione a valle è registrata internamente da parte a parte

il corpo alla parte di sotto del diaframma. Quando la pressione a valle è pari o al di sopra di pressione stabilita,

il disco è tenuto contro l'orifizio e c'è nessun attraversa il regolatore. Quando la richiesta aumenta,

la pressione a valle diminuisce leggermente permettendo che la molla del regolatore estenda, muovendo il giogo e

assemblea del disco giù ed a partire dall'orifizio. Ciò concede attraversa il corpo al sistema a valle.

Mentre la pressione a valle raggiunge il suo del punto vincente, comincia sormontare la forza della molla, che è percepita dal

diaframma, alzando il giogo e l'assemblea del disco vicino al suo orifizio, flusso di limitazione attraverso il regolatore.

Protezione di sovrappressione

I regolatori di 1301 serie hanno una valutazione di pressione dello sbocco più bassa della loro valutazione di pressione di entrata. Se entrata reale

la pressione può superare la valutazione di pressione dello sbocco, la protezione di sovrappressione dello sbocco è necessaria. Tuttavia, overpressuring

qualsiasi parte dei regolatori di là

i limiti nella sezione di specifiche possono provocare la perdita, il danneggiamento delle parti del regolatore, o la ferita personale dovuto lo scoppio di

pressione-contenere le parti.

Un certo metodo della protezione esterna di sovrappressione dovrebbe essere fornito se la pressione di entrata sarà abbastanza alta danneggiare

attrezzatura a valle. I metodi comuni di protezione di sovrappressione esterna includono le valvole a sfera, regolatori del monitoraggio,

dispositivi d'arresto e regolamento di serie.

Se il regolatore è esposto ad uno stato di sovrappressione, dovrebbe essere ispezionato per tutto il danno che può accadere.

L'operazione del regolatore sotto questi limiti non preclude la possibilità di danno dalle fonti esterne o da detriti nella conduttura.

Partenza

Con il regolato completato ed a valle dell'installazione dell'attrezzatura, per aprire lentamente a monte e a valle le valvole del blocco

mentre usando i manometri per controllare pressione.

Se l'adeguamento è necessario, allenti il controdado (chiave 18, figure 3 e 4) e gira la vite di regolazione (chiave 15, figure 3

e 4) in senso orario aumentare la pressione stabilita o in senso antiorario fare diminuire la pressione stabilita. Pressione del monitor con

calibri durante l'adeguamento. Quando l'adeguamento è completo, stringa il controdado. Se lo sbocco desiderato

la pressione non è all'interno della gamma della molla del regolatore, installa una molla con una gamma desiderata

secondo la sezione di manutenzione.
