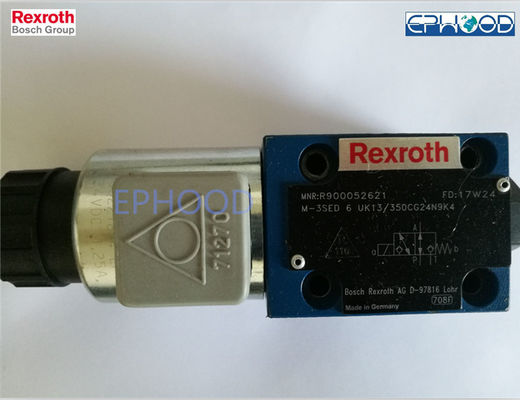

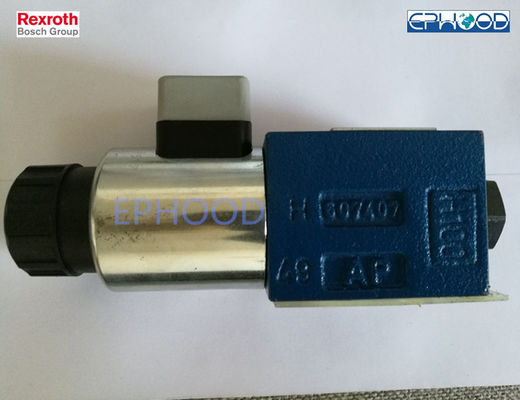

Valvola direzionale originale di Seat dell'elettrovalvola a solenoide di M-3SED Rexroth con l'attuazione del solenoide

Valvola direzionale originale di Rexroth M-3SED Seat con l'attuazione del solenoide

Dimensione 6

Serie componente 1X

Barra massima di pressione di esercizio 350 [5100 PSI]

Flusso massimo 25 l/min [6,6 gal/mn]

Generalità

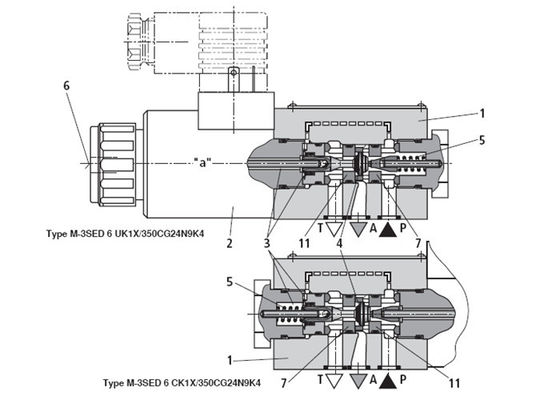

Il tipo direzionale M-.SED della valvola è una valvola direzionale azionata diretta del sedile con l'attuazione del solenoide. Controlla l'inizio, si ferma e la direzione del flusso e basicamente comprende un alloggio (1), solenoide (2), sedi valvole (7) e (11) ed elemento di chiusura (4).

La provvigione supplementare manuale (6) tiene conto il funzionamento della valvola senza stimolazione del solenoide.

Il principio di base (3/2 di valvola direzionale del sedile) la posizione iniziale delle CK della valvola («BRITANNICO» normalmente aperto o normalmente chiuso «") è determinato tramite la disposizione del

molla (5). La camera (3) dietro l'elemento di chiusura (4) è collegato a porto P ed ha sigillato contro porto T. Quindi, la valvola è compensata dalla pressione relativamente alle forze d'attuazione (solenoide e molla).

dovuto l'elemento di chiusura speciale (4), porti P, A e T può essere caricato con la pressione di esercizio massima (350 barre) ed il flusso può essere diretto in entrambe le direzioni (vedi i simboli). Nella posizione iniziale, l'elemento di chiusura (4) è premuto sul sedile (11) entro la molla (5), nella posizione azionata sul

sedile (7) dal solenoide (2). Il flusso è bloccato. Con valvola la 2/2 di direzionale del sedile, il porto del carro armato è bloccato internamente.

Caratteristiche

– Valvola direzionale del sedile azionata Direct con l'attuazione del solenoide

– Modello Porting secondo la forma A di BACCANO 24340 (senza individuare foro)

– Modello Porting secondo l'iso 4401-03-02-0-05 e NFPA T3.5.1 R2-2002 D03 (con l'individuazione del foro)

– Commutazione sicura anche con i periodi di fermata più lunghi sotto pressione

– solenoidi di tensione di CC del Bagnato-perno con la bobina staccabile (tensione CA possibile per mezzo di un raddrizzatore)

– La bobina del solenoide può essere girata da 90° – la bobina può essere cambiata senza dovere aprire la pressione

camera stretta.

– Collegamento elettrico come singolo collegamento (per i collegamenti più elettrici, vedi CON RIFERIMENTO a 08010)

– Con la provvigione supplementare manuale celata, facoltativa

– L'interruttore di posizione induttivo (senza contatto), vede CON RIFERIMENTO a 24830


Dettagli d'ordinazione per la scelta del Number di modello
