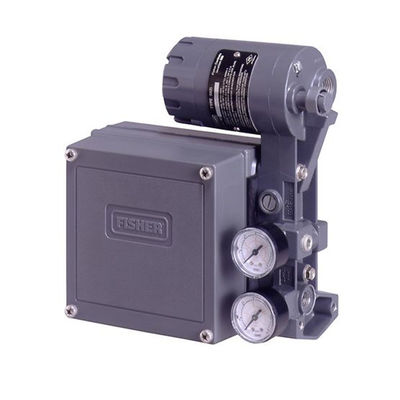

Posizionatore a semplice effetto pneumatico di Fisher 3582, tipo elettro posizionatore della valvola pneumatica di 3582i

Posizionatore a semplice effetto pneumatico di Fisher 3582, tipo elettro posizionatore della valvola pneumatica di 3582i

  • Posizionatore a semplice effetto pneumatico di Fisher 3582, tipo elettro posizionatore della valvola pneumatica di 3582i
Posizionatore a semplice effetto pneumatico di Fisher 3582, tipo elettro posizionatore della valvola pneumatica di 3582i
Dettagli:
Luogo di origine: Fatto a Singapore
Marca: Fisher
Numero di modello: 3582I
Termini di pagamento e spedizione:
Quantità di ordine minimo: Negoziato
Prezzo: Negotiation
Imballaggi particolari: Ogni insieme imballato in un cartone
Tempi di consegna: 10-15days
Termini di pagamento: T/T, Western Union, MoneyGram
Capacità di alimentazione: 20sets in 15days
Contatto
Descrizione di prodotto dettagliata
Nome: Elettro posizionatore della valvola pneumatica di Fisher 3582i Protocollo di comunicazione: analogo 4-20mA
Interfaccia di dati: Metallico Segnale in ingresso: Elettrico
Controllo dei processi: Flusso, pressione, temperatura, livello Media del rifornimento: Aria
Evidenziare:

posizionatore dell'azionatore della valvola

,

posizionatore della valvola di regolazione del pescatore

,

posizionatore a semplice effetto 20mA

Posizionatore di Fisher 3582 e tipo a semplice effetto pneumatici elettro posizionatore della valvola pneumatica di 3582i
I posizionatori della valvola pneumatica di Fisher 3582 sono utilizzati con diaframma-attivato, assemblee della valvola di regolazione del fare scorrere-gambo. Questo posizionatore della valvola pneumatica riceve un segnale in ingresso pneumatico da un dispositivo di controllo e modula la pressione del rifornimento all'azionatore della valvola di regolazione, fornente una posizione accurata del gambo di valvola che è proporzionale al segnale in ingresso pneumatico.

I posizionatori della valvola pneumatica di 3582 serie, come appare figura 1 ed il tipo posizionatori elettropneumatici della valvola di 3582i, come appare figura 2, sono usati con diaframma-attivato, assemblee della valvola di regolazione del fare scorrere-gambo. I posizionatori della valvola pneumatica ricevono un segnale in ingresso pneumatico da un dispositivo di controllo e modulano la pressione del rifornimento all'azionatore della valvola di regolazione, fornente una posizione accurata del gambo di valvola che è proporzionale al segnale in ingresso pneumatico.

Posizionatori di Fisher 3582NS soddisfare le richieste tipiche del settore produzione energia nucleare. Il tipo costruzione di 3582NS comprende i materiali che forniscono la prestazione superiore ai livelli elevati di radiazione e della temperatura. I giunti circolari sono EPDM (propilene dell'etilene) ed i diaframmi sono EPDM/Nomex. EPDM dimostra la capacità e la durata di prodotto in magazzino superiori della temperatura sopra il nitrile. Il tessuto del diaframma di Nomex dimostra la conservazione migliore di forza agli stati elevati di radiazione e della temperatura.

Inoltre, il tipo posizionatore di 3582NS è «grado commerciale qualificato dedicato» sotto il 10CFR50 di Fisher, l'appendice la B, programma di assicurazione di qualità.

Questi possono essere forniti come oggetti 10CFR21. Il posizionatore elettropneumatico della valvola di Fisher Type 3582i consiste di un tipo convertitore elettropneumatico di 582i installato su un tipo 3582 posizionatore della valvola pneumatica.

Il posizionatore di marca 3582i di Emerson Fisher fornisce una posizione accurata del gambo di valvola che è proporzionale ad un segnale in ingresso corrente di CC. Il tipo convertitore elettropneumatico di 582i, come appare figura 5, è un'unità modulare che può essere installata alla fabbrica o nel campo (2). Il convertitore riceve un segnale in ingresso dccurrent e fornisce un segnale in uscita pneumatico proporzionale con una disposizione falda/dell'ugello. Il segnale in uscita pneumatico fornisce il segnale in ingresso al posizionatore pneumatico, eliminante l'esigenza di un trasduttore montato a distanza.
3582 serie pneumatiche e tipo elettro posizionatori della valvola pneumatica di 3582i



Specifiche

Configurazioni disponibili

Riferisca al tipo descrizione di numero

Segnale in ingresso

Per 3582 serie: 0,2 - 1,0 barre 2,0 - 0,4,) psig 15 - 3 (della barra (6 - 30 psig), o gamma spaccata

Per tipo 3582i soltanto:

4 alla corrente costante di CC di 20 mA con 30 VCC di tensione massima di conformità, possono essere gamma spaccata

Circuito equivalente

Per tipo 3582i soltanto:

120 ohm messi da parte da tre diodi Zener da 5,6 volt

Segnale in uscita

Tipo: Pressione pneumatica secondo le esigenze dell'azionatore fino a 95 per cento di rifornimento massimo

Azione (1): Campo-reversibile fra diretto ed inverso all'interno del posizionatore della valvola pneumatica

Pressione del rifornimento (1)

Raccomandato: 0,3 barre (5 PSI) sopra il requisito dell'azionatore

Massimo: 3,4 barre (50 psig) o fare pressione su valutazione dell'azionatore, qualunque è più basso

Valutazione introdotta massima di pressione dei soffietti

2,4 barre (35 psig)

Consumo massimo dell'aria dell'equilibrio (1) (2)

Per 3582 serie

un rifornimento da 1,4 barre (20 psig): 0,38 m3/hr normali (14.0scfh)

un rifornimento da 2,0 barre (30 psig): 0,48 m3/hr normali (18.0scfh)

un rifornimento da 2,4 barre (35 psig): 0,54 m3/hr normali (20.0scfh)

Per tipo 3582i soltanto

un rifornimento da 1,4 barre (20 psig): 0,42 m3/hr normali (17.2scfh)

un rifornimento da 2,0 barre (30 psig): 0,53 m3/hr normali (21scfh)

un rifornimento da 2,4 barre (35 psig): 0,59 m3/hr normali (24scfh)

Richiesta massima dell'aria del rifornimento (1) (2)

Per 3582 serie e tipo 3582i:

un rifornimento da 1,4 barre (20 psig): 4,7 m3/hr normali (164.5scfh)

un rifornimento da 2,0 barre (30 psig): 7,0 m3/hr normali (248,5)

un rifornimento da 2,4 barre (35 psig): 8,1 m3/hr normali (285.5scfh)

Prestazione

Per 3582 serie:

Linearità indipendenti (1): le percentuali ±1 della portata del segnale in uscita

Isteresi (1): 0,5 per cento della portata

Per tipo 3582i soltanto:

Linearità indipendenti (1): le percentuali ±2 della portata del segnale in uscita

Isteresi (1): 0,6 per cento della portata

Disturbo elettromagnetico (EMI) (1): Una volta provato per IEC 801-3 (1984), il cambiamento nella deviazione di equilibrio è di meno di ±1% ad un'intensità di campo elettromagnetica di 30 V/m da 20 a 1000 MHz.Positioner è provato con l'abitazione del cappuccio su e con i collegamenti del campo esterno in condotto rigido del metallo.

Per 3582 serie e tipo 3582i:

Guadagno di ciclo aperto (segnale in uscita) (1):

100 nell'ordine di 0,2 - 1,0 barre (3 - 15 psig)

55 nell'ordine di 0,4 - 2,0 barre (6 - 30 psig)

Influenze di funzionamento (1)

Pressione del rifornimento, per le unità di 3582 serie: Il viaggio della valvola cambia meno di 1,67 per cento per pressione disponibile del cambiamento della barra (0.25percent per 2 PSI)

Pressione del rifornimento, per tipo unità di 3582i: Il viaggio della valvola cambia meno di 3,62 per cento per pressione disponibile del cambiamento della barra (1.5percent per 2 PSI)

Limiti operativi di temperatura (1)

Costruzione standard, per 3582 serie e

Tipo unità di 3582i: – 40 a +71_C (– 40 a +160_F)

Tipo unità di 3582NS: – 40 a +82_C (– 40 a +180_F)

con gli elastomeri di EPDM

Costruzione ad alta temperatura (3), per i tipi

3582A e C soltanto: – 18 a +104_C (0 a +220_F)

Classificazione elettrica

Per tipo 3582i soltanto:

Riferisca al bollettino pericoloso di classificazioni di area

per le approvazioni specifiche.

Abitazione della classificazione

Per tipo 3582i soltanto:

NEMA 3, IEC 60529 IP54: Montaggio dell'orientamento
richiede la posizione dello sfiato di essere sotto orizzontale


Caratteristiche



  • Per la sostituzione analogica rapida del trasmettitore, lo strumento può essere configurato con i dati del sensore di difetto, il contrappeso livellato zero, lo SG differenziale di processo e la procedura portata/zero soltanto.
  • Accurata, la conversione analogico-digitale di alto-guadagno permette alla misura dei piccoli cambi nella variabile trattata. Ciò tiene conto uso nel livello liquido, nell'interfaccia, o nelle applicazioni difficile di densità.
  • Un sensore di temperatura interno permette alla prestazione costante del regolatore di livello digitale, malgrado i cambiamenti di temperatura ambiente.
  • Misure di sicurezza meccaniche destinate nell'aiuto digitale del regolatore di livello per resistere all'abuso fisico incontrato spesso durante l'installazione o nel trasporto, senza prestazione di compromesso.
  • I collegamenti di cavi del campo sono in un compartimento separato dall'elettronica. Ciò protegge l'elettronica da tutta l'umidità introdotta nell'alloggio dai collegamenti del campo.
  • Comprende l'autodiagnosi che individua un errore che può rendere la misura di variabile di processo inesatta.


Capacità della Spaccatura-gamma della tabella 1.

I POSIZIONATORI DI 3582 SERIE
Spacchi 0,2 a 1,0 Antivari o
3 - 15 psig
Segnale in ingresso
0,4 a 2,0 Antivari o
6 - 30 psig
Segnale in ingresso
Antivari PSI Antivari PSI
Bidirezionale 0,2 - 0,6
0,6 - 1,0
3 - 9
9 - 15
0,4 - 1,2
1,2 - 2,0
6 - 18
18 - 30
A tre corsie 0,2 - 0,5
0,5 - 0,7
0,7 - 1,0
3 - 7
7 - 11
11 - 15
0,4 - 0,9
0,9 - 1,5
1,5 - 2,0
6 - 14
14 - 22
22 - 30
TIPO POSIZIONATORE di 3582i
Spacchi 4 - 20 milliampere
Segnale in ingresso
Bidirezionale 4 - 12
12 - 20
A tre corsie 4 - 9,3
9,3 - 14,7
14,7 - 20


Posizionatore a semplice effetto pneumatico di Fisher 3582, tipo elettro posizionatore della valvola pneumatica di 3582i 0

Posizionatore a semplice effetto pneumatico di Fisher 3582, tipo elettro posizionatore della valvola pneumatica di 3582i 1
