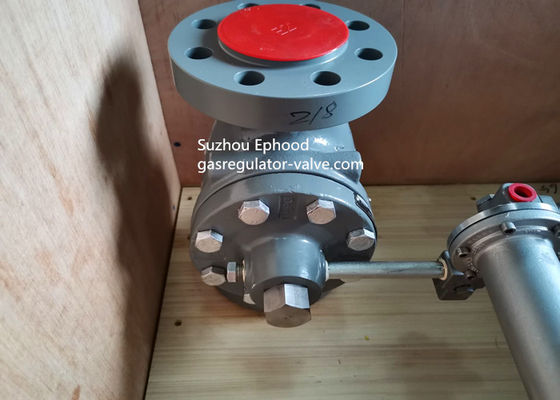

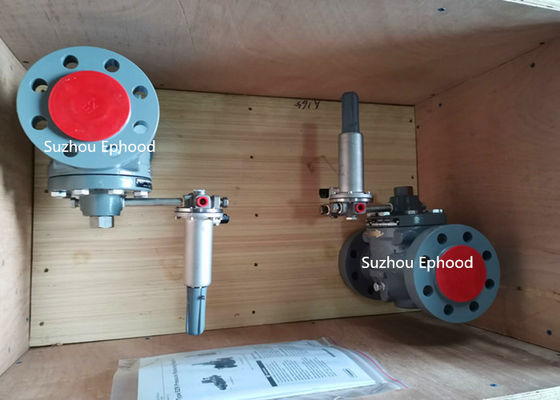

Regolatore di riduzione della pressione serie Emerson Fisher EZR

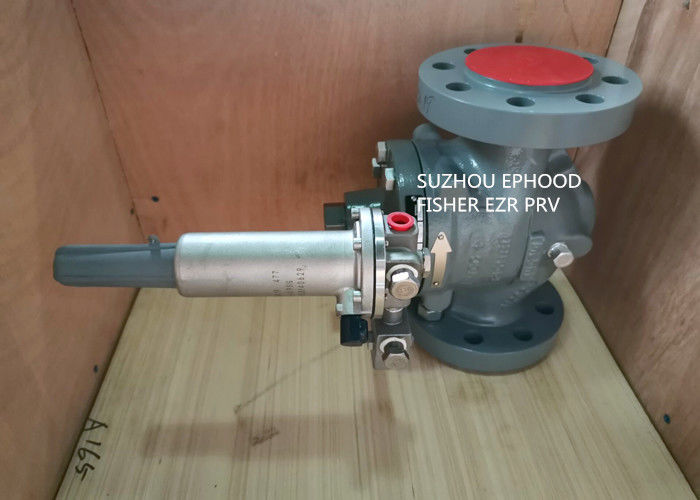

Regolatore di gas Fisher EZR ad alta portata / Regolatore di riduzione della pressione Fisher con pilota 161EB
Regolatore di riduzione della pressione a comando pilota di tipo EZR progettato per garantire un funzionamento preciso, regolare e silenzioso, una chiusura ermetica e una lunga durata, anche in condizioni di servizio gravose. La serie EZR può essere installata in varie applicazioni come sistemi di trasmissione/distribuzione del gas naturale, impianti industriali e commerciali. Il tipo EZROSX è disponibile con un dispositivo di chiusura rapida che fornisce protezione da sovrapressione e/o sottopressione interrompendo completamente il flusso di gas al sistema a valle.
Caratteristiche
* Chiusura ermetica—Il tappo metallico è progettato per deviare le particelle e i detriti lontano dal diaframma, garantendo una chiusura superiore e aumentando il tempo tra gli intervalli di manutenzione.
* Protezione dai detriti—Il rivoluzionario percorso del flusso della serie EZR minimizza i danni causati dai detriti, mentre il filtro di ingresso in acciaio inossidabile impedisce alle particelle di grandi dimensioni di danneggiare il diaframma.
* Lunga durata—Il design del diaframma, collaudato sul campo, incorpora tessuto a strati, un bordo rialzato e una forma sagomata per aumentare la resistenza, la durata e la durata di servizio
* Alta capacità—Il percorso del flusso della serie EZR produce la migliore capacità della categoria, combinata con il funzionamento più silenzioso. I prodotti Fisher™ sono testati in laboratorio, quindi il 100% della capacità di flusso pubblicata può essere utilizzato con sicurezza.
* Indicatore di corsa—Semplifica l'ispezione in servizio e la risoluzione dei problemi del sistema
* Alta precisione—Le molteplici gamme di pressione di uscita e le strette bande proporzionali offerte dalle serie 161EB, 161AY e dai piloti di tipo PRX/120 forniscono alla serie EZR un controllo preciso e accurato.
* Slamshut integrato—Il tipo EZR-OSX interrompe il servizio del gas durante una condizione di sovrapressione o sottopressione.
Specifiche
Configurazioni disponibili
Vedi Tabella 1
Dimensioni del corpo, materiale, collegamento terminale e pressione nominale
Vedi Tabella 2
Pressioni massime di ingresso:Emergenza: 175 psig / 12,1 bar, Funzionamento: Vedi Tabella 3
Pressione massima di uscita:
Emergenza (involucro): 15 psig / 1,0 bar; Per evitare danni alle parti interne: 3 psig / 0,21 bar, differenza rispetto all'impostazione della pressione di uscita
Gamma di pressioni di uscita
Regolatore: da 3,5 pollici w.c. a 10 psig / da 9 mbar a 0,69 bar Vedi Tabella 4
Prestazioni di scarico interno
Capacità di temperatura:da -20 a 150°F / da -29 a 66°C
Collegamento di sfiato della cassa della molla
Scarico interno: 1 NPT
Scarico ad alta capacità: 2-1/2 NPT
Collegamento di registrazione esterno:3/4 NPT
Dimensioni del corpo valvola principale, stili di collegamento terminale, pressione massima di tenuta
| DIMENSIONI DEL CORPO VALVOLA PRINCIPALE |
MATERIALE |
STILI DI COLLEGAMENTO TERMINALE |
PRESSIONE |
| NPT |
DN |
| 1"*1", 2"*1", 2"*2" |
25*25, 50*25, 50*50 |
Acciaio WCC |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Gamma di pressioni di uscita (controllo) e bande proporzionali tipiche
| Tipo |
Gamma di pressione di uscita |
Banda proporzionale |
| Psi |
Bar |
Psi |
Bar |
161AY o
161AYM |
da 6 a 15 pollici w.c.
0,5 a 1,2
1,2 a 2,5
2,5 a 4,5
4,5 a 7 |
da 15 a 37 mbar
0,03 a 0,08
0,08 a 0,17
0,17 a 0,31
0,31 a 0,48 |
1 pollice w.c.
1 pollice w.c.
0,5
0,5
0,5 |
3 mbar(2)
3 mbar(2)
0,03(2)
0,03(2)
0,03(2) |
161EB o
161EBM |
da 5 a 15
da 10 a 40
da 30 a 75
da 70 a 140
da 130 a 200
da 200 a 350 |
da 0,35 a 1,0
da 0,69 a 2,8
da 2,1 a 5,2
da 4,8 a 10
da 9 a 14
da 14 a 24 |
0,5
0,5
0,6
1,3
1,5
3 |
0,03(2)
0,03(2)
0,04(2)
0,09(2)
0,10(2)
0,21(2) |
| 161EB |
da 30 a 300 |
da 2,1 a 20,7 |
6 |
0,41 |
