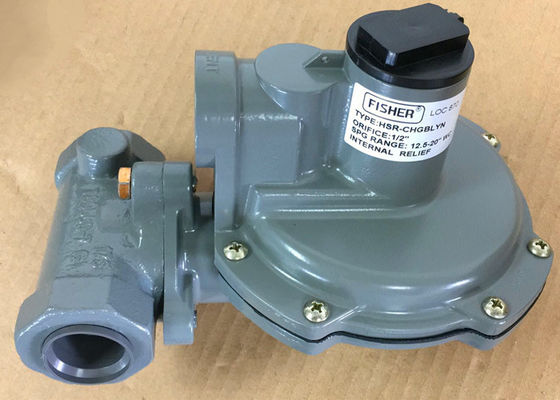

Il modello Pressure Reducing Regulator di Fisher HSR-CHGBLYN usa per il bruciatore a gas
U.S.A. Fisher Brand HSR diretto-ha azionato, regolatori di riduzione della pressione a molle fornisce il controllo nelle applicazioni residenziali, commerciali ed industriali per i gas di petrolio naturali, fabbricati, o liquefatti. Sollievo interno attraverso gli aiuti del diaframma minimizzare sovrappressione. Tutta la pressione dello sbocco sopra il punto di inizio--scarico della molla di valvola a sfera non regolabile muove il diaframma fuori dal sedile di valvola a sfera, permettendo di sovrapressione scaricare. I regolatori incontrano l'ANSI B109.4/CGA 6,18.
Caratteristiche
Corpi di angolo
Corpi del globo
Capacità elevata
Progettazione compatta
Sollievo interno di capacità elevata
Soddisfa o supera le richieste dell'ANSI B109.4/CGA 6,18
Accuratezza fissa di fattore/PFM
Stili di dimensione corporea e della fine connessione
1 x a 1 pollici, corpo del globo del NPT
Pressione di entrata permissibile
Emergenza: 150 psig/10,3 barre
Pressione di esercizio massima: 125 psig/8,6 barre
Pressione permissibile dello sbocco
Emergenza (rivestire): 25 psig/1,7 barre
La pressione di esercizio massima evitare le parti interne danneggia: un differenziale di 3 PSI/0,21 barra sopra la regolazione di pressione dello sbocco
Pressione dello sbocco
1,25 a 2.2psi/0.09 a 0.15bar
Campi di pressione dello sbocco del regolatore di pressione del pescatore HSR
4 - 6 pollici di w.c. (10 - 15 mbar)
6 - 8 pollici di w.c. (15 - 20 mbar)
8 - 10 pollici di w.c. (20 - 25 mbar
10 - 12,5 pollici di w.c. (25 a 31mbar)
12,5 - 20 pollici di w.c. (31to 50 mbar)
20 - 35 pollici di w.c. (50 - 87 mbar)
1,25 - 2,2 psig (0,09 - 0,15 barre)
Registrazione di pressione
Interno
Capacità di temperatura
-20 a 160°F/-29 a 71°C
Pressione di entrata di funzionamento di massimo della tabella 1.
| DIMENSIONE DELL'ORIFIZIO |
CG COMPLETAMENTE APERTO |
PRESSIONE DI ENTRATA DI FUNZIONAMENTO MASSIMA VERIFICARSI |
| BUONA PRESTAZIONE DI REGOLAMENTO |
| Pollice |
millimetro |
PER L'INCOLLATURA DI SOLLIEVO |
psig |
barra |
| 1/8 |
3,2 |
12,5 |
125 |
8,6 |
| 3/16 |
4,8 |
28,2 |
100 |
6,9 |
| 1/4 |
6,4 |
50 |
60 |
4,1 |
| 3/8 |
9,5 |
105 |
30 |
2,1 |
| 1/2 |
13 |
185 |
20 |
1,4 |
Campi di pressione dello sbocco della tabella 2.
| CAMPO DI PRESSIONE DELLO SBOCCO |
PRIMAVERA |
DIAMETRO DI CAVO DELLA PRIMAVERA |
LUNGHEZZA LIBERA DELLA PRIMAVERA |
| COLORE |
Pollice |
millimetro |
Pollice |
millimetro |
| 4 - 6" w.c. /10 - 15 mbar |
Arancia |
0,062 |
1,57 |
3,40 |
86,4 |
| 6 - 8" w.c. /15 - 20 mbar |
Giallo |
0,067 |
1,70 |
3,61 |
91,4 |
| 8 - 10" w.c. /20 - 25 mbar |
Nero |
0,067 |
1,70 |
3,71 |
94,0 |
| 10 - 12,5» w.c. /25 - 31 mbar |
Argento |
0,072 |
1,83 |
4,10 |
104 |
| 12,5 - 20" w.c. /31 - 50 mbar |
Grigio |
0,080 |
2,03 |
3,60 |
91,4 |
| 20 - 35" w.c. /50 - 87 mbar |
Rosa |
0,093 |
2,36 |
3,52 |
88,9 |
| 1,25 - 2,2 psig/0,09 - 0,15 barre |
Blu-chiaro |
0,105 |
2,67 |
3,66 |
94,0 |
Prestazione di sollievo della tabella 3.
| DIMENSIONE DELL'ORIFIZIO |
PRESSIONE DI ENTRATA MASSIMA PERMESSA SE PRESSIONE DELLO SBOCCO |
| È TENUTO PARI O AL DI SOTTO di 2 psig/140 mbar |
| Pollice |
millimetro |
psig |
barra |
| 1/8 |
3,2 |
125 |
8,6 |
| 3/16 |
4,8 |
65 |
4,5 |
| 1/4 |
6,4 |
30 |
2,1 |
| 3/8 |
9,5 |
10 |
0,69 |
| 1/2 |
13 |
7 |
0,48 |
| 1. La prova di prestazione di sollievo è conforme all'ANSI B109.4 e a CGA 6,18, con l'insieme del regolatore a 7 pollici di w.c. /17 mbar, legame del gambo hanno staccato ed hanno scaricato direttamente ad atmosfera facendo uso del 3/4 o allo sfiato millimetri a 1 pollici/19 o 25. |
