Regolatore con filtro Fisher 67CFR da 250 Psi

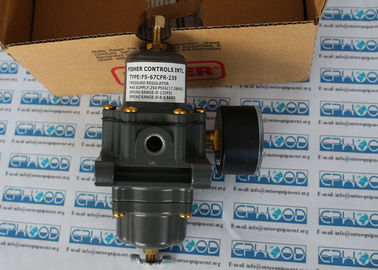

Fisher 67CFR-239 Regolatore Filtro per Strumentazione

250 Psi Fisher 67CFR Regolatore Filtro Valvola di Controllo Pressione Fisher per la Riduzione della Pressione

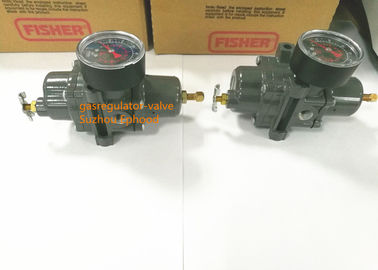

Fisher 67CFR Regolatore Filtroha un filtro e una valvola di scarico interna con una sede morbida per un'interruzione affidabile senza perdite evidenti.

I regolatori e i regolatori filtro a funzionamento diretto Fisher 67CFR-239 sono tipicamente utilizzati per fornire pressioni ridotte costantemente controllate a controllori pneumatici ed elettro-pneumatici e ad altri strumenti. Sono adatti per la maggior parte delle applicazioni con aria o gas. Altre applicazioni includono la fornitura di pressioni ridotte a mandrini pneumatici, getti d'aria e pistole a spruzzo.

Configurazioni Disponibili


Capacità di Temperatura
Con Nitrile (NBR):
Bullonatura Standard: -20 a 180°F / -29 a 82°C
Con Manometri: -40 a 180°F / -40 a 82°C

Prestazioni di Scarico Interno Fisher 67CFR

Bassa capacità solo per piccole perdite dalla sede; è necessario fornire un'altra protezione contro la sovrapressione se la pressione in ingresso può superare la pressione nominale massima dell'apparecchiatura a valle o supera la pressione nominale massima in uscita del regolatore.

Punto di Set della Valvola di Controllo Smart Bleed

Differenziale di 6 psi / 0,41 bar

Regolatore Filtro Fisher 67CFR: Capacità del Filtro

Area Libera: 12 volte l'area del tubo

Valore Micron: Filtro in Polietilene (Standard): 5 micron Filtro in Fibra di Vetro (Opzionale): 5 micron Filtro in PVDF o Acciaio Inossidabile (Opzionale): 40 micron

Valvola di Scarico e Posizione di Sfiato del Corpo Molla

Allineato con lo standard di ingresso, altre posizioni opzionali

Principio di Funzionamento

Regolatore Filtro 67CFRLa pressione a valle viene registrata internamente sul lato inferiore del diaframma. Quando la pressione a valle del Regolatore Filtro è pari o superiore alla pressione impostata, il tappo della valvola viene tenuto contro l'orifizio e non c'è flusso attraverso il regolatore. Quando la domanda aumenta, la pressione a valle diminuisce leggermente, consentendo alla molla di estendersi, spostando lo stelo verso il basso e il tappo della valvola lontano dall'orifizio. Ciò consente il flusso attraverso il regolatore.

Scarico Interno (Tipi 67CR, 67CSR, 67CFR e 67CFSR)

Se per qualche motivo, al di fuori delle normali condizioni operative, la pressione a valle supera il punto di set del regolatore, la forza creata dalla pressione a valle solleverà il diaframma fino a quando il diaframma non si solleverà dalla sede di scarico. Ciò consente il flusso attraverso lo scarico. La valvola di scarico sui tipi 67CR, 67CSR, 67CFR o 67CFSR è un tappo in elastomero che impedisce la fuoriuscita di aria dall'a valle all'atmosfera durante il normale funzionamento, conservando così l'aria dell'impianto.

Smart Bleed Airset

In alcuni casi, si desidera scaricare la pressione a valle se la pressione in ingresso viene persa o scende al di sotto del punto di set del regolatore. Ad esempio, se il regolatore è installato su apparecchiature che a volte non hanno richiesta di flusso ma ci si aspetta che rifluiscano in caso di perdita di pressione in ingresso. I tipi 67CFR e 67CFSR possono essere ordinati con l'opzione Smart Bleed che include una valvola di ritegno interna per questa applicazione. Durante il funzionamento, se la pressione in ingresso viene persa o diminuisce al di sotto del punto di set del regolatore, la pressione a valle rifluirà a monte attraverso il regolatore e la valvola di ritegno. Questa opzione elimina la necessità di uno scarico fisso a valle del regolatore, conservando così l'aria dell'impianto.

Protezione contro la Sovrapressione

I regolatori filtro della serie 67C hanno pressioni nominali massime in uscita inferiori alle loro pressioni nominali massime in ingresso. È necessario un dispositivo di scarico o limitazione della pressione se la pressione in ingresso può superare la pressione nominale massima in uscita.

I tipi 67CR, 67CSR, 67CFR e 67CFSR hanno una valvola di scarico interna a bassa capacità solo per piccole perdite dalla sede. È necessario fornire un'altra protezione contro la sovrapressione se la pressione massima in ingresso può superare la pressione nominale massima dell'apparecchiatura a valle o supera la pressione nominale massima in uscita del regolatore.
