Casa ProdottiFisher Gas Regulator

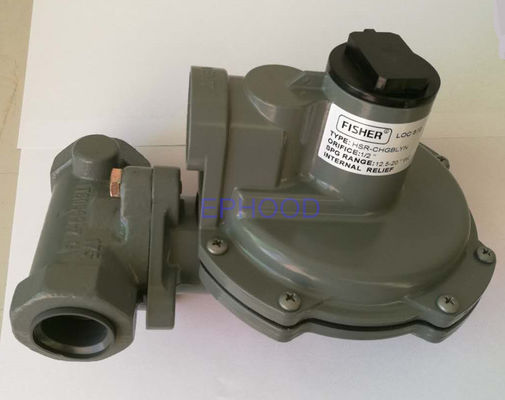

HSR-CHGBLYN Fisher Propane Valves Cast Iron con l'ente a 1 pollici del globo del NPT

HSR-CHGBLYN Fisher Propane Valves Cast Iron con l'ente a 1 pollici del globo del NPT

  • HSR-CHGBLYN Fisher Propane Valves Cast Iron con l'ente a 1 pollici del globo del NPT
HSR-CHGBLYN Fisher Propane Valves Cast Iron con l'ente a 1 pollici del globo del NPT
Dettagli:
Luogo di origine: Montato in Cina
Marca: Fisher
Numero di modello: HSR-CHGBLYN
Termini di pagamento e spedizione:
Quantità di ordine minimo: Negoziato
Prezzo: Negotiation
Imballaggi particolari: 1set imballato in un cartone, ogni dimensione del cartone è 22*15.5*15.5cm, 2.2kg ciascuno.
Tempi di consegna: 3-8 giorni feriali
Termini di pagamento: T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000sets ogni mese
Contatto
Descrizione di prodotto dettagliata
Nome: Regolatore del gas di pressione di HSR Estremità Connetion: 1" NPT
Pressione di entrata massima: 8.6Bar Gamma della primavera: 12,5 - 20" W.C (31 - 50 mbar)
Dimensione dell'orifizio: 1/2» Materiale del corpo: Ghisa
Evidenziare:

valvola del regolatore del pescatore

,

valvola di controllo del pescatore

Regolatore HSR-CHGBLYN del gas di pressione della fase di Fisher Brand secondo

Il tipo HSR diretto-ha azionato, regolatori di riduzione della pressione a molle fornisce il controllo nelle applicazioni residenziali, commerciali ed industriali per i gas di petrolio naturali, fabbricati, o liquefatti. Sollievo interno attraverso gli aiuti del diaframma minimizzare sovrappressione. Tutta la pressione dello sbocco sopra il punto di inizio--scarico della molla di valvola a sfera non regolabile muove il diaframma fuori dal sedile di valvola a sfera, permettendo di sovrapressione scaricare. I regolatori incontrano l'ANSI B109.4/CGA 6,18.



Caratteristiche
Corpi di angolo
Corpi del globo
Capacità elevata
Progettazione compatta
Sollievo interno di capacità elevata
Soddisfa o supera le richieste dell'ANSI B109.4/CGA 6,18
Accuratezza fissa di fattore/PFM



Stili di dimensione corporea e della fine connessione
1 x a 1 pollici, corpo del globo del NPT

Pressione di entrata permissibile
Emergenza: 150 psig/10,3 barre
Pressione di esercizio massima: 125 psig/8,6 barre

Pressione permissibile dello sbocco
Emergenza (rivestire): 25 psig/1,7 barre
La pressione di esercizio massima evitare le parti interne danneggia: un differenziale di 3 PSI/0,21 barra sopra la regolazione di pressione dello sbocco

Pressione dello sbocco
12,5 - 20 pollici di w.c. (31 - 50 mbar)

Campi di pressione dello sbocco del regolatore di pressione del pescatore HSR

4 - 6 pollici di w.c. (10 - 15 mbar)

6 - 8 pollici di w.c. (15 - 20 mbar)

8 - 10 pollici di w.c. (20 - 25 mbar

10 - 12,5 pollici di w.c. (25 a 31mbar)

12,5 - 20 pollici di w.c. (31 - 50 mbar)

20 - 35 pollici di w.c. (50 - 87 mbar)

1,25 - 2,2 psig (0,09 - 0,15 barre)

Registrazione di pressione
Interno

Capacità di temperatura
-20 a 160°F/-29 a 71°C



HSR-CHGBLYN Fisher Propane Valves Cast Iron con l'ente a 1 pollici del globo del NPT 0







                                                Pressione di entrata di funzionamento di massimo della tabella 1.

DIMENSIONE DELL'ORIFIZIO CG COMPLETAMENTE APERTO PRESSIONE DI ENTRATA DI FUNZIONAMENTO MASSIMA VERIFICARSI
BUONA PRESTAZIONE DI REGOLAMENTO
Pollice millimetro PER L'INCOLLATURA DI SOLLIEVO psig barra
1/8 3,2 12,5 125 8,6
3/16 4,8 28,2 100 6,9
1/4 6,4 50 60 4,1
3/8 9,5 105 30 2,1
1/2 13 185 20 1,4



Campi di pressione dello sbocco della tabella 2.

CAMPO DI PRESSIONE DELLO SBOCCO PRIMAVERA DIAMETRO DI CAVO DELLA PRIMAVERA LUNGHEZZA LIBERA DELLA PRIMAVERA
COLORE Pollice millimetro Pollice millimetro
4 - 6" w.c. /10 - 15 mbar Arancia 0,062 1,57 3,40 86,4
6 - 8" w.c. /15 - 20 mbar Giallo 0,067 1,70 3,61 91,4
8 - 10" w.c. /20 - 25 mbar Nero 0,067 1,70 3,71 94,0
10 - 12,5» w.c. /25 - 31 mbar Argento 0,072 1,83 4,10 104
12,5 - 20" w.c. /31 - 50 mbar Grigio 0,080 2,03 3,60 91,4
20 - 35" w.c. /50 - 87 mbar Rosa 0,093 2,36 3,52 88,9
1,25 - 2,2 psig/0,09 - 0,15 barre Blu-chiaro 0,105 2,67 3,66 94,0



Prestazione di sollievo della tabella 3.


















DIMENSIONE DELL'ORIFIZIO PRESSIONE DI ENTRATA MASSIMA PERMESSA SE PRESSIONE DELLO SBOCCO
È TENUTO PARI O AL DI SOTTO di 2 psig/140 mbar
Pollice millimetro psig barra
1/8 3,2 125 8,6
3/16 4,8 65 4,5
1/4 6,4 30 2,1
3/8 9,5 10 0,69
1/2 13 7 0,48
1. La prova di prestazione di sollievo è conforme all'ANSI B109.4 e a CGA 6,18, con l'insieme del regolatore a 7 pollici di w.c. /17 mbar, legame del gambo hanno staccato ed hanno scaricato direttamente ad atmosfera facendo uso del 3/4 o allo sfiato millimetri a 1 pollici/19 o 25.



HSR-CHGBLYN Fisher Propane Valves Cast Iron con l'ente a 1 pollici del globo del NPT 1
