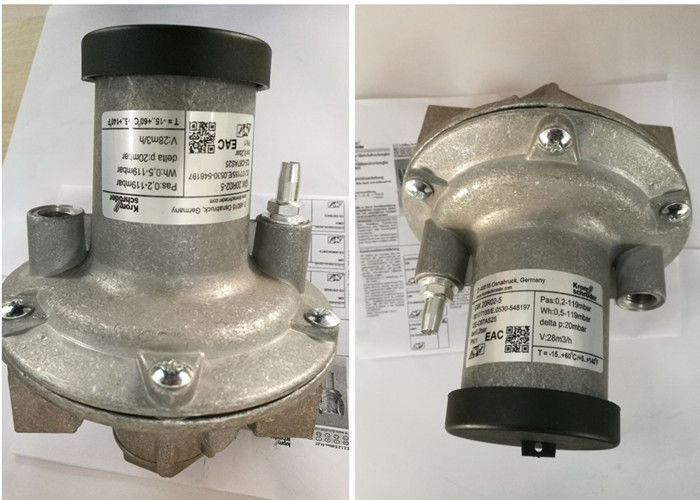

Regolatore GIK40R02-5 di rapporto di Krom Schroder

Regolatore di rapporto Krom Schroder Brand GIK20R02-5

Valvola di regolazione della pressione del gas Krom Schroder 200 Mbar Pressione massima di funzionamento GIK20R02-5

Krom Schroder Ratio Regulator ha questi modelli possono essere forniti:GIK20R02-5;GIK25R02-5;GIK40R02-5;GIK50R02-5

Applicazione
I regolatori del rapporto gas/aria GIK e GI servono a mantenere costante il rapporto aria/gas e a regolare la pressione del gas a monte dei bruciatori di gas negli impianti senza aria di combustione preriscaldata.GIK e GI per il controllo di modulazione, GIK..B con bypass per il controllo alto/basso/off, regolazione della pressione zero con kit di conversione.

Funzione

Il regolatore del rapporto gas/aria viene attivato dalla pressione della condotta d'aria di combustione e regola la pressione di uscita del gas in rapporto 1:1 alla pressione di controllo dell'aria.La capacità del bruciatore è variabile con l'aiuto della valvola di controllo dell'aria.
Le fluttuazioni di pressione del forno hanno lo stesso effetto sul flusso di gas e aria, il che significa che la miscela gas-aria non cambia. La bassa velocità di fuoco può essere impostata regolando la molla regolatrice.
Nel caso di controllo alto/basso (GIK..B), la molla deve essere completamente rilassata. Il flusso minimo scorre solo attraverso il bypass.La regolazione a fuoco elevato viene eseguita tramite orifizi o valvole sul bruciatore.

Dati tecnici
GIK, GI
Tipo di gas: gas naturale, gas urbano, GPL (gas), metano prodotto biologicamente, GIK..L, GI..L solo per l'aria.
Pressione massima all'ingresso: 3 psig (200 mbar).

Pressione di controllo dell'aria di combustione:0.2 a 48"WC (0,5 a 120 mbar).
Pressione di uscita:0.08 a 47.5 "WC (0,2 a 119 mbar).
Pressione differenziale tra pressione d'ingresso pe e pressione d'uscita pa: massimo 40 "WC ((100 mbar).
Rapporto di trasmissione: 1:1.
Diametro di bypass GIK..B:GIK 15 ̊25: standard di 1,5 mm, possibile fino a 4 mm
GIK 40 ̇50: standard 0,197 pollici (5 mm),
possibile fino a 9 mm.
Intervallo di regolazione a portata minima: da -1,2 a +1,2 WC (-3 a +3 mbar).

GIK
Connessione: filo NPT.
Connessione per la linea di controllo: 1/4 NPT.
Alluminio.
Diaframmi: Perbunan.
Sedile della valvola: alluminio.
Disco della valvola: di plastica.
Sigillatura del disco della valvola: Perbunan.
- Una vite di bypass.
Temperatura ambiente:
-4 a +158°F (-20 a +70°C).
