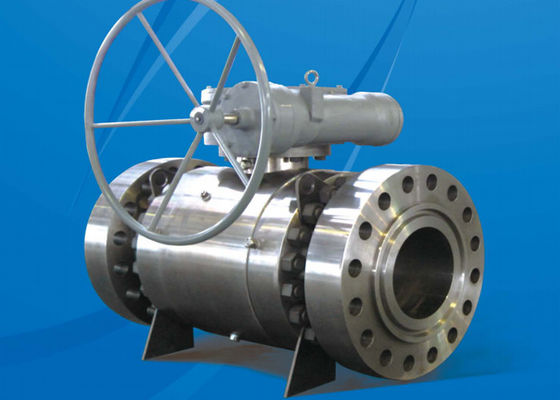

Pressione di connessione della flangia Classe600 Valvola a sfera montata a trunnione Verme Casella di marcia a guinzaglio a guinzaglio Disegno antistatico ignifugo

Caratteristica delle valvole a sfera montate su trunnion: una linea completa di prodotti con valvole da 2" a 42",

Classe ANSI 150LB - 2500LB, in acciaio forgiato, avvitato o interamente saldato, con trunnion a legame stretto

progettazione del blocco per coppie di funzionamento basse, caratteristica di sigillante secondario del sedile.

I sedili sono dotati di sedili autoalimentanti o di un sigillo a doppio pistone opzionale.

Ogni valvola soddisfa i requisiti API-6D, API 6FA e Nace.

estensioni, attuatori, tubi e rivestimenti specializzati.

Caratteristiche di progettazione

Le valvole a sfera montate su trunnion soddisfano tutti i requisiti dell'API 6D e degli altri codici di progettazione;

Spessore minimo della parete conforme alla norma ASME B16.34Le valvole sono generalmente fornite con leva, cambio,

attuatore o albero nudo su richiesta del cliente

1. La progettazione della piattaforma ISO5211 è adottata per la comodità dell'installazione dell'attuatore
2. Doppio blocco e funzioni emorragiche
3. Progettazione dello stelo anti-sfogo
4. Il foro di bilanciamento della pressione è fornito sulla palla d'acciaio
5. Il corpo è dotato di un dispositivo per la pulizia della cavità della valvola
6. Funzione di sollievo automatico della pressione
7. Progettazione a prova di fuoco e antistatica
8. Sistema di iniezione di sigillante per sigillo di emergenza
9. Le modalità di guida multiple facilitano la realizzazione del controllo automatico
10. Segno affidabile del fusto e bassa coppia di funzionamento.

Norme

Design & Manufacturing Standard:API 608, API 6D, ASME B16.34,
Face to face:ASME B16.10,API 6D,DIN 3202
Dimensioni di connessione della flangia:ASME B16.5, ASME B16.47, DIN 25432550, ASME B16.25
Dimensione della saldatura a poppa:ASME B16.25.
Prova e ispezione: API 6D, API 598

Elenco delle parti di materiale standard
