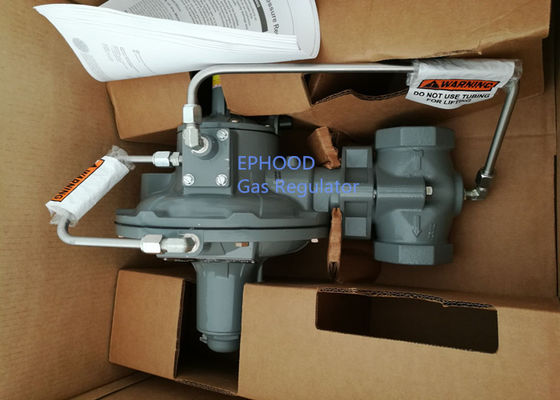

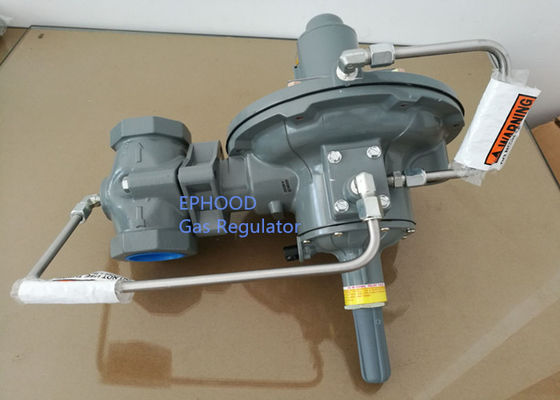

Sistemi 299H del fuoco & di gas di Fisher Gas Pressure Regulator For dell'americano di lunga vita


Regolatore di riduzione della pressione di serie di Emerson American Fisher Model 299H


I regolatori di riduzione della pressione di serie di Fisher 299H forniscono una vasta capacità per i campi di pressione e le capacità controllati in un'ampia varietà di applicazioni industriali e commerciali di distribuzione. Il regolatore di serie di Fisher 299H ha un pilota montato integralmente all'intelaiatura dell'azionatore. I regolatori di serie di Fisher 299H possono trattare le pressioni di entrata fino a 175 PSI/12,1 barre secondo la dimensione dell'orifizio.

Costruzioni disponibili
Tipo 299H: regolatore di riduzione della pressione Pilota-azionato con un pilota montato integralmente all'intelaiatura dell'azionatore.

Unico nessun sistema di scarico del monitor
Controllo della pressione di grande capacità
Facile mantenere
Costruzione irregolare

Caratteristiche

• Compatto in Dimensione-piccola busta a causa del pilota incorporato e della registrazione interna.
• Unico nessuna messa a punto Sistema-flessibile del sistema del lavoratore del monitor di scarico/monitor che tiene conto emorragia essere convogliata alla conduttura intermedia che elimina così l'emorragia a valle che riduce il gas perso ed inspiegato. Un altro vantaggio di questa configurazione è che la pressione di imprigionamento del sistema è quella del lavoratore invece del monitor.
• Non un adattamento di Regolatore-nuova progettazione esistente dei casi integrati e dei porti interni di registrazione.
• Ampia varietà di sistemi di distribuzione Applicazione-naturali del gas, approvvigionamento di gas alle caldaie industriali, fornaci, forni, miscelatori, servizio æreo della pianta.
• Accuratezza-tiene le pressioni di entrata costanti ad attrezzatura a valle esattamente controllando le pressioni di sistema di distribuzione alle portate ampiamente varianti e le pressioni del rifornimento per efficienza massima e l'operazione al pozzo, o eliminando l'esigenza della pressione-compensazione dei metri tenendo una pressione costante all'entrata del tester.
• Il diaframma di grande capacità dell'Controllo-azionatore di pressione risponde rapidamente al cambiamento di pressione a valle, causante la correzione immediata nella posizione principale della valvola. Il pilota risponde simultaneamente e controlla il posizionamento finale della valvola principale. Questa azione permette in pieno il viaggio principale della valvola, con conseguente capacità elevata che potrebbe essere ottenuto senza un regolatore pilota esterno.
• Irregolare Costruzione-con un collegamento di bullone due del regolatore al corpo ed a nessun anello del sindacato, i regolatori di serie 299H sono progettati per tempo di impiego più lungo con le richieste di manutenzione minime.

Pressione di entrata di funzionamento massima dalla dimensione dell'orifizio
millimetri a 3/8 pollici/6,4 x 9,5 di 1/4 di x: 175 psig/12,1 barre
A 3/8 pollici/9,5 millimetri: 175 psig/12,1 barre
pollice/13 millimetri di 1/2: 175 psig/12,1 barre
A 3/4 pollici/19 millimetri: 150 psig/10,3 barre
A 7/8 pollici/22 millimetri: 125 psig/8,6 barre
A 1 pollici/25 millimetri: 100 psig/6,9 barre
A 1-3/16 pollici/30 millimetri: 80 psig/5,5 barre

Pressione massima dello sbocco (intelaiatura)
66 psig/4,5 barre

Pressione differenziale minima per il colpo completo
1,5 psid/0,10 barre

Campi di pressione dello sbocco
W.C a 6-16 pollici/0.41-1.1bar

Registrazione di pressione
Registrazione esterna

Capacità di temperatura
-20 a 150°F/-29 a 66°C

Peso d'imballaggio del cartone/peso/volume
53*52*35cm/13.5kg/21 chilogrammo
