Attrezzatura Co., srl di automazione di Suzhou Ephood.
Regolatore del gas, moltiplicatore di pressione, valvola dell'acqua di SUFA
 |
| Luogo di origine: | La Cina |
| Marca: | SUFA |
| Certificazione: | (DNV)ISO9001,(DNV)ISO14001,CE0035 |
| Numero di modello: | HQ14X, H42X, H41X, H44X |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | USD 50~500/set |
| Imballaggi particolari: | Scatola di legno, contenitore di compensato, contenitore di cartone, pallet |
| Tempi di consegna: | entro 8-12 giorni lavorativi al ricevimento del pagamento |
| Termini di pagamento: | T/T, Western Union, MoneyGram, L/C |
| Capacità di alimentazione: | 500 insiemi/mese |
| Dimensione: | DN 40~DN 800 | Pressione: | PN10/PN16 |
|---|---|---|---|
| Faccia a faccia: | EN558-1 | Collegamento della flangia:: | EN1092 PN10/16 |
| Evidenziare: | valvola di regolazione azionata elettricamente,Valvola a sfera attivata elettrica |
||

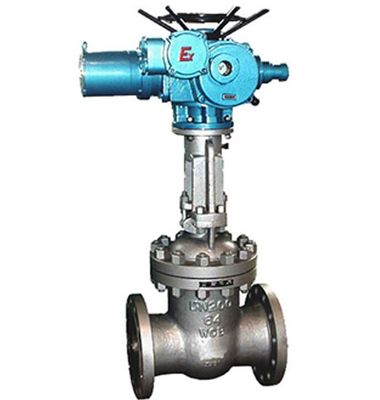

Elettrico, il collegamento della flangia, il singolo portone rigido cuneiforme aperto, materiale della superficie di tenuta del sedile è pressione inossidabile e nominale PN26, corpo che di valvola il materiale è valvola a saracinesca dell'acciaio fuso
Requisito tecnico
1. Progettazione e. fabbricazione: GB/T12234
2. Faccia a faccia: CB/T12221
3. Estremità flangiata: JB/T 79-94
4.Testing e controllare: GB/T13927
| NO. | Nome | Materiale | NO. | Nome | Materiale |
| 1 | corpo | WCB | 9 | Imballaggio | Grafite |
| 2 | Seat | STL | 10 | Bolt | 45 |
| 3 | Cuneo | WCB+STL | 11 | Dado esagonale | 35 |
| 4 | Gambo | 2Cr13 | 12 | Ghiandola | WCB |
| 5 | Perno | 35 | 13 | Giogo | WCB |
| 6 | Dado esagonale | 45 | 14 | Cuscinetto | |
| 7 | Guarnizione | 304+Graphite | 15 | Dado del gambo | ZQAL9-4 |
| 8 | Cofano | WCB | 16 | Azionatore elettrico | Componenti |
Caratteristica tecnica
PN (MPa) |
DN (millimetro) |
Valore standard | valore di riferimento | Codice elettrico dell'azionatore | ||||||||||
| L | D | D1 | D2 | b | f | Z-φd | L1 | H | peso (chilogrammi) | |||||
| 1,6 | 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 678 | 90 | DZWl0A | ||
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 693 | 96 | DZWl5A | |||
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 755 | 108 | DZW20A | |||
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 820 | 126 | DZW20A | |||
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 994 | 199 | DZW20A | |||
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 590 | 1138 | 254 | DZW30A | |||
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1409 | 310 | DZW45A | |||
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 810 | 1588 | 391 | DZW60 | |||
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 830 | 1755 | 729 | DZW90 | |||
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 830 | 1902 | 992 | DZWl20 | |||
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 870 | 214l | 1168 | DZWl80 | |||
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 870 | 2276 | 1222 | DZW250 | |||
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 870 | 2474 | 1376 | DZW250 | |||
| 2,5 | 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 590 | 678 | 95 | DZWl0A | ||
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | 590 | 693 | 99 | DZWl5A | |||
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 590 | 755 | 113 | DZW20A | |||
| 100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 590 | 820 | 132 | DZW20A | |||
| 150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 590 | 934 | 206 | DZW30A | |||
| 200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 590 | 1138 | 257 | DZW30A | |||
| 250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 810 | 1409 | 317 | DZW45A | |||
| 300 | 500 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 810 | 1588 | 412 | DZW60A | |||
| 350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-φ34 | 830 | 1750 | 750 | DZW90 | |||
| 400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-φ34 | 830 | 1902 | 1042 | DZWl20 | |||
| 450 | 650 | 660 | 600 | 555 | 50 | 4 | 20-φ34 | 870 | 2141 | 1275 | DZWl20 | |||
| 500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-φ41 | 870 | 2276 | 1420 | DZWl80 | |||
| 600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-φ41 | 870 | 2474 | 1522 | DZW250 | |||
Condizioni di esecuzione
L'angolo dell'inventario
Installazione
