Prestazione garantita
Generalità:
la o la valvola di ritenuta dell'oscillazione si applica alle condutture orizzontali o alle condutture verticali in cui i supwards medi di funzionamento di flusso, indietro lo scorrimento efficacemente è fermato. Il disco della valvola di ritenuta dell'oscillazione e di attenuazione è collegato con a due livelli di olio umido che è fuori della valvola. Lt può controllare la velocità ed il periodo della valvola che si chiude, assicura la sicurezza del dispositivo. La valvola ha potuto essere ampiamente usata in approvvigionamento idrico e sistema di drenaggio.
Progettazione professionale:
la o per tenere puro medio, il disco è coperta da gomma. I tessuti del pneumatico rinforzato ed i tessuti molli del metallo è inserito per aumentare la durata dell'operazione del disco.
La O il disco che è riguardante il verticale è un determinato grado quando
è chiuso. Il foro del corpo ed il disco sono ellisse. Il canale della valvola è diretto. L'angelo di chiusura è più piccolo. Questi assicurano sicuro del dispositivo quando il medium sta scorrendo indietro. Lo spazio della cavità permette alla verifica dell'area massima della sezione di flusso.
la o lo spazio aperto ragionevole della cavità e di limite permette alla verifica dell'area massima della sezione di flusso. La resistenza di flusso è in modo paragonabile piccola ed il cv di parametro della valvola è migliorato
0 che questo disco ha spruzzato con acciaio inossidabile e vulcanizzato con le gomme abbia doppie superfici di tenuta. la credibilità di lt per la guarnizione completamente della valvola. Ciò è attualmente un genere di maggior parte di guarnizione avanzata nel mondo,

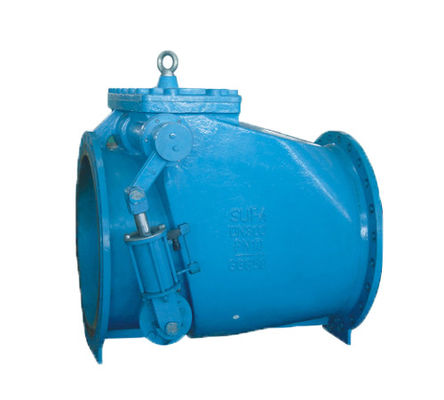

La O la valvola è aperta e chiusa dall'olio attenuante. Il dispositivo dell'olio adotta a due livelli e controllato di umidità. Quando il disco è lontano dalla superficie di tenuta, l'olio attraversare i doppi tubi, chiudentesi velocemente; Quando vicino alla superficie di tenuta, l'olio attraversa il singolo tubo, chiudersi lenta. Può evitare l'impatto del disco alla superficie di tenuta, aumenta la durevolezza della valvola.
La O la progettazione di olio è ragionevole, non l'uguaglianza dentro la parete tiene. L'anello con sigillo della O» che muove avanti e indietro nell'olio urncompletely la velocità della valvola d'apertura e di chiusura può essere controllato da per regolare la valvola a spillo.
Caratteristiche eccellenti di corrosione:
o interna e esterno del corpo. copertura. disco. colleghi il gambo, la leva di comando ed il corpo della glassa dell'epossiresina dell'urna dell'olio
Principi affidabili di igiene:
l'epossiresina e la gomma della o aderiscono ad igiene GB/T17219-1998 standard.
applicazione adatta della o:
Adduzione di acqua della O, sistema di drenaggio e sistema di riscaldamento
rifornimento idrico di acqua potabile della o, campi industriali.

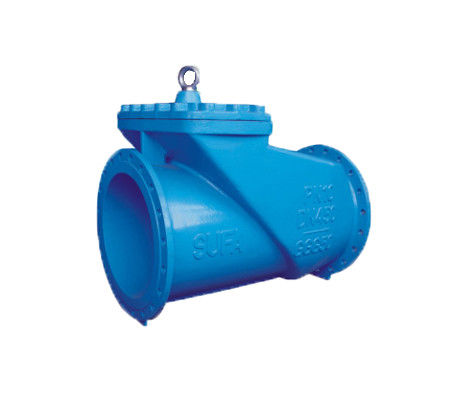

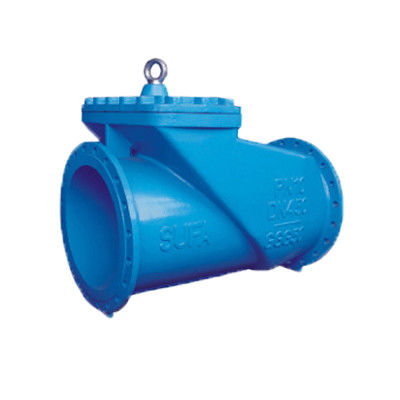

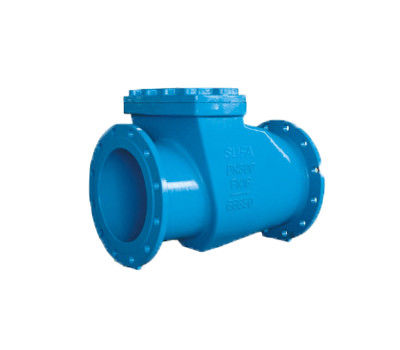

Valvola di ritenuta dell'oscillazione di acciaio inossidabile di marca di DN50-DN1000 SUFA con flangiato
Norma di progettazione: AWWA A508
Flangia: GB/T17241.6- quantità netta di sostanza esplosiva 1998 DIN2501
Dimensioni faccia a faccia: IS05752-1982 (E) serie di base 10neq GB12221
Norma di prova: JB/T 9092-1999
Temperatura di lavoro: NBR <80c>
Caratteristiche tecniche:
| Diametro nominale |
DN50-DN500 |
| Pressione nominale |
1.0Mpa |
1.6Mpa |
| Prova di forza |
1.5Mpa |
2.4Mpa |
| Prova funzionale |
1.1MPa |
1.76Mpa |
Componenti principali ed i loro materiali:
| NO. |
nome |
materiale |
| 1 |
corpo, cofano
|
QT500-7
GGG50 con interno e
Rivestimento esterno dell'epossiresina
|
| 2 |
disco
|
Q235-Awith NBR/EPDM o FPM
|
| 3 |
Rondella della flangia
|
NBR, EPDM o FBM
|
Caratteristiche tecniche:
Condizioni di esecuzione
L'angolo dell'inventario
Installazione
