Posizionatore standard della valvola di Digital che misura livello liquido con i sensori livellati

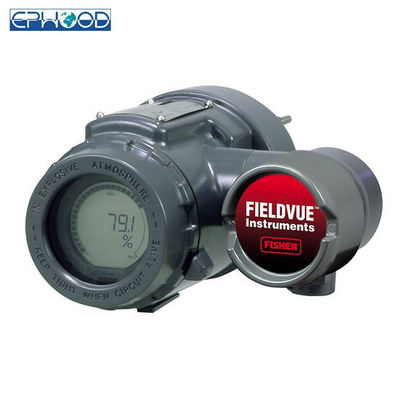

Regolatore di livello di Fisher FIELDVUE DLC3010 Digital

Il regolatore di livello digitale di Fisher FIELDVUE DLC3010 vi aiuta a guadagnare l'accesso all'informazione facile critico alla vostra operazione trattata. Riunisca le informazioni sul processo, sullo strumento, o sul sensore facendo uso del trasmettitore di 475 o 375 campi. Il regolatore di livello digitale DLC3010 può essere utilizzato nel modo di HART® o analogico di segnalazione digitale con il sistema di DeltaV™.

Caratteristiche

• Per la sostituzione analogica rapida del trasmettitore, lo strumento può essere configurato con i dati del sensore di difetto, il contrappeso livellato zero, lo SG differenziale di processo e la procedura portata/zero soltanto.
• Accurata, la conversione analogico-digitale di alto-guadagno permette alla misura dei piccoli cambi nella variabile trattata. Ciò tiene conto uso nel livello liquido, nell'interfaccia, o nelle applicazioni difficile di densità.
• Un sensore di temperatura interno permette alla prestazione costante del regolatore di livello digitale, malgrado i cambiamenti di temperatura ambiente.
• Misure di sicurezza meccaniche destinate nell'aiuto digitale del regolatore di livello per resistere all'abuso fisico incontrato spesso durante l'installazione o nel trasporto, senza prestazione di compromesso.
• I collegamenti di cavi del campo sono in un compartimento separato dall'elettronica. Ciò protegge l'elettronica da tutta l'umidità introdotta nell'alloggio dai collegamenti del campo.
• Comprende l'autodiagnosi che individua un errore che può rendere la misura di variabile di processo inesatta.

Regolatori di livello digitali DLC3010 stanno comunicando, livello, interfaccia, o densità su microelaboratore che percepisce gli strumenti. Oltre alla funzione normale di fornitura del ‐ 4 un segnale corrente da 20 milliampere, regolatori di livello digitali DLC3010, facendo uso del protocollo di comunicazione di HART, dà l'accesso all'informazione facile critico all'operazione di processo.

Potete ottenere le informazioni dal processo, dallo strumento, o dal sensore facendo uso di un trasmettitore del campo con le descrizioni del dispositivo (DDS) compatibili con i regolatori di livello digitali DLC3010. Il trasmettitore di The Field può essere collegato al regolatore di livello digitale o ad una scatola di giunzione del campo. Facendo uso del trasmettitore del campo, potete realizzare parecchie operazioni con il regolatore di livello digitale DLC3010. Potete interrogare, configurare, calibrare, o esamini il regolatore di livello digitale. Facendo uso del protocollo di HART, le informazioni dal campo possono essere integrate nei sistemi di controllo o essere ricevute su una singola base del ciclo.

I regolatori di livello digitali DLC3010 sono destinati direttamente per sostituire i trasmettitori livellati pneumatici standard del ‐ pneumatico ed elettro. I regolatori di livello digitali DLC3010 montano su un'ampia varietà 249 di sensori livellati ingabbiati e cageless. Montano sul tipo sensori livellati del displacer di altri produttori con l'uso degli adattatori di attacco.

Configurazioni disponibili

Regolatore di livello di DLC3010 Digital: Supporti 249 sui sensori ingabbiati e cageless.

Funzione: Trasmettitore

Protocollo di comunicazione: HART

Segnale in ingresso

Livello, interfaccia, o densità: Moto rotatorio dell'albero cavo di coppia di torsione proporzionale ai cambiamenti nel livello liquido, nel livello di interfaccia, o nella densità che cambiano la galleggiabilità di un displacer.

Temperatura trattata: L'interfaccia per un cavo ‐ di 3 o di 2 ‐ RTD del platino da 100 ohm per la percezione della temperatura di processo, o il ‐ facoltativo dell'utente ha entrato nella temperatura dell'obiettivo per permettere di compensare i cambiamenti nel peso specifico.

Segnale in uscita

Analogo: ‐ 4 20 milliampere di CC (il livello azione-aumentante diretto, l'interfaccia, o la densità aumenta l'uscita; o il livello, l'interfaccia, o la densità azione-aumentante inversa fa diminuire l'uscita)

Alta saturazione: 20,5 mA

Saturazione bassa: 3,8 mA

Alto allarme: 22,5 mA

Allarme basso: 3,7 mA

Soltanto uno sopra delle definizioni massime minime dell'allarme è disponibile in una configurazione data. Ne 43 di NAMUR compiacente quando il livello di alto allarme è selezionato.

Digital: Baud FSK di HART 1200 (lo spostamento di frequenza ha chiuso a chiave)

Le richieste dell'impedenza di HART devono essere soddisfatte per permettere alla comunicazione. Impedenza totale dello scambio

attraverso i collegamenti matrici del dispositivo (a parte l'impedenza del trasmettitore e del padrone) deve essere fra 230 e 1100 ohm. Il trasmettitore HART ricevere l'impedenza è definito come: Rx: ohm 42K e la CX: 14 N-F

Si noti che nella configurazione punto a punto, analogico e la segnalazione digitale è disponibile. Lo strumento può essere interrogato digitalmente per informazione, o essere disposto nel trasferimento in burst per trasmettere regolarmente le informazioni trattate non sollecitate digitalmente. Nel multi modo di goccia del ‐, la corrente d'uscita è riparata a 4 mA e soltanto la comunicazione digitale è disponibile.

Classificazione elettrica

Area pericolosa: CSA- di per sé sicuro, prova del ‐ di esplosione, divisione 2, prova del ‐ dell'accensione della polvere

FM- di per sé sicuro, prova del ‐ di esplosione, non ‐ incendive, prova del ‐ dell'accensione della polvere

ATEX- di per sé sicuro, tipo n, ignifugo

IECEx- di per sé sicuro, tipo n, ignifugo

Riferisca alle approvazioni pericolose di area ed alle istruzioni speciali per «sicurezza di utilizzo» ed installazioni dentro

Posizioni pericolose nella sezione dell'installazione, iniziante alla pagina 15, per le approvazioni supplementari

informazioni.

Alloggio elettrico: Recinzione del NEMA 4X, di CSA e IP66
