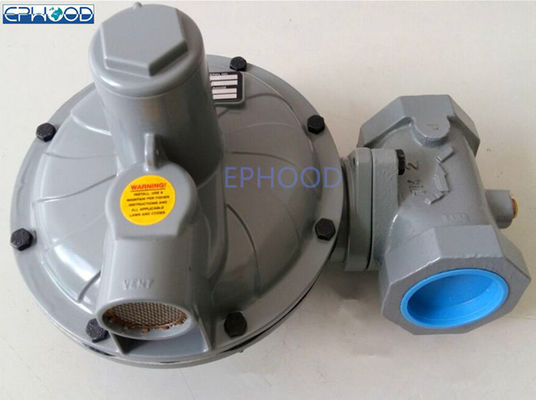

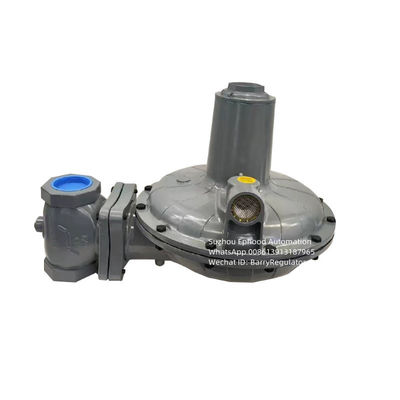

La fine connessione a 2 pollici Fisher Regulator Valve CS400IN8EC8 di Fisher CS400 usa sulla caldaia a gas

Modello CS400IN8EC8 di Fisher Brand Pressure Gas Regulator
Le serie di Fisher CS400 diretto-azionate, regolatori a molle forniscono le applicazioni di riduzione della pressione per

installazioni industriali commerciali e leggere.
 Caratteristiche
* ampia varietà di dimensioni corporee e di fini connessioni
* capacità fisse di accuratezza di misura fattore di pressione/di fattore (PFM)
* convertibile del campo dalla percezione interna alla percezione esterna per la costruzione completamente aperta del monitor
* disponibile in Gray Cast Iron, ferro duttile e materiali del corpo di acciaio
* soltanto strumenti standard richiesti per adeguamento di pressione e rimozione dell'orifizio
* facile mantenere

Specifiche
Materiale del corpo, dimensione della fine connessione e stili, valutazione di pressione
Ferro duttile, 1-1/2» NPT* 1-1/2» NPT e 2" NPT*2» NPT
175psi/12.1bar
Pressione di entrata massima
175 psig/12,1 barre, vedono la tabella 2
Campi di pressione dello sbocco
Regolatore: Vedi la tabella 5
Registrazione di pressione
Interno o esterno
Peso approssimativo: Con il corpo infilato
Tipo CS400: 5 chilogrammi
Dichiarazione ed informazioni di conformità del PED
La serie del prodotto CS400 è conforme al PED direttivo dell'apparecchiatura sotto pressione l'eccezione di 97/23/EC.The che a questa dichiarazione precedente è il tipo CS403 che ancora non è certificato per conformarsi
con la direttiva del PED.
Il regolatore di pressione non richiede alcun accessorio verso l'alto supplementare della sicurezza per la protezione contro sovrappressione rispetto alla sua pressione PS di progettazione, quando a monte riduce la stazione è graduato per un principio di funzionamento di MIPd <> fortuito a valle massimo
Tipo operazione bassa del regolatore di CS400
Riferisca alla figura della serie di Fisher CS400 quando diminuzioni a valle della domanda, la pressione nell'ambito degli aumenti del diaframma. Questa pressione sormonta la regolazione del regolatore (che è messa entro la molla di controllo di regolatore). Con l'azione dell'assemblea della posta dello spingitoio, della leva e del gambo di valvola, il disco della valvola si muove più vicino all'orifizio e riduce il flusso del gas. Se aumenti a valle della domanda, pressione nell'ambito delle diminuzioni del diaframma. La forza della primavera spinge l'assemblea della posta dello spingitoio verso il basso, i movimenti del disco della valvola a partire dall'orifizio ed il flusso del gas aumenta a valle mentre il regolatore si apre in risposta alla pressione in diminuzione al di sotto del diaframma.
Il tipo regolatore di CS400IR include una valvola a sfera interna per la protezione di sovrappressione. Se la pressione a valle supera la regolazione del regolatore da 7 - 28 pollici di w.c. /17 - 69 mbar (secondo la molla del bariletto utilizzata), la valvola a sfera si aprono ed il gas in eccesso è scaricato attraverso lo sfiato dello stabilizzatore nel caso superiore della molla.
Istruzioni di installazione generali
Prima dell'installazione del regolatore,

• Controlli per vedere se c'è danno, che potrebbe accadere durante la spedizione.
• Controlli e rimuova tutta la sporcizia o materiale straniero, che possono accumularsi nel corpo del regolatore.
• Spenga tutta la detriti, sporcizia o solfato di rame nella tubatura di rame e nella conduttura.
• Applichi il composto del tubo ai fili maschii del tubo prima dell'installazione del regolatore.
• Assicuri che il gas attraversi il regolatore sia nella stessa direzione della freccia sul corpo. I collegamenti dello sbocco «e»» «dell'entrata sono segnati chiaramente.
• Nel progettare una stazione di riduzione della pressione facendo uso di un regolatore di serie CS400, faccia un'analisi se è necessario da considerare gli effetti di vento, di neve e della temperatura per evitare il carico ed il movimento inutili alle flange dell'attrezzatura.

Posizione dell'installazione
Il regolatore installato dovrebbe essere protetto adeguatamente da traffico automobilistico e da danno da altre fonti esterne.

Campi di pressione dello sbocco della tabella 5.
