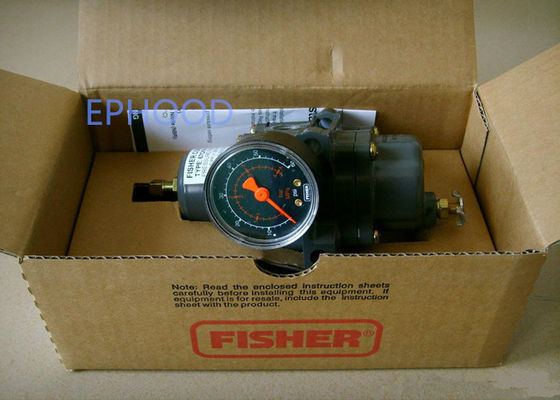

67CFR-237 Fisher Regulatore di filtro di alimentazione dello strumento
Fisher 67CFR:i regolatori del filtro hanno una valvola di sollievo interna consedile morbido per una chiusura affidabile senza perdite evidenti.

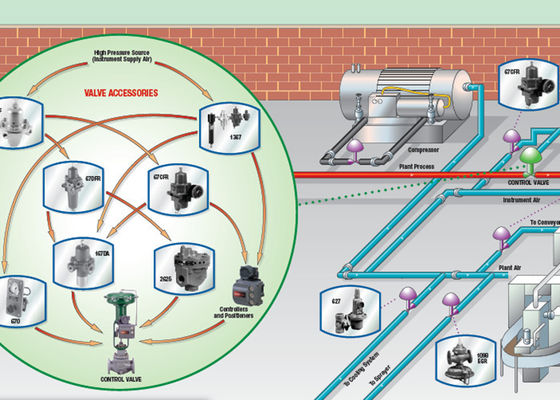

Fisher 67CFR-237 regolatori a azionamento diretto e regolatori di filtro sono in genere utilizzati per fornire costantemente controllato, ridotto
Queste apparecchiature sono idonee per la maggior parte delle applicazioni ad aria o gas.
Altre applicazioni includono la fornitura di pressioni ridotte per i collettori d'aria, i getti d'aria e le pistole da spruzzo.
Capacità di filtraggio tipo 67CFR
Zona libera:12 volte la superficie del tubo
Classificazione di micron:Filtro di polietilene (Standard): 5 micronFiltro in fibra di vetro (facoltativo):5 micronFiltro PVDF o in acciaio inossidabile
(facoltativo):40 micron
Posizione della valvola di scarico e del condotto di scarico
Allineato con lo standard di ingresso, altre posizioni facoltative

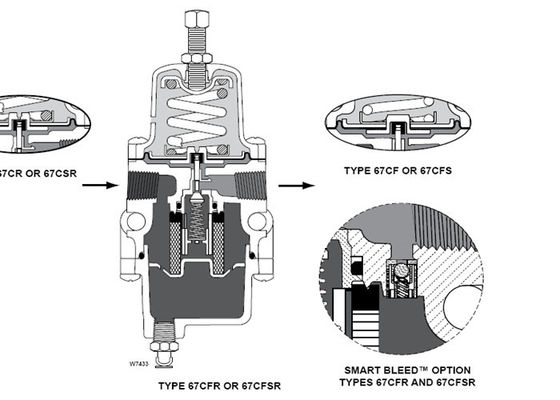

Principio di funzionamento
La pressione a valle è registrata internamente sul lato inferiore del diaframma.
Quando la pressione viene impostata, il tappo della valvola è tenuto contro l'apertura e non c'è flusso attraverso il regolatore.
La pressione scende leggermente a valle, permettendo alla molla di estendersi, spostando il fusto verso il basso e il tappo della valvola lontano dall'orificio.
Questo permette di fluire attraverso il regolatore.
Rilievo interno (modello Fisher 67CFR)
Se per qualche motivo, al di fuori delle normali condizioni di funzionamento, la pressione a valle supera il punto di impostazione del regolatore, la forza
La pressione generata a valle solleverà il diaframma fino a quando il diaframma non verrà sollevato dal sedile di rilievo.
La valvola di sollievo del tipo 67CFR è un tappo di elastomero che impedisce la fuga di aria dal flusso verso l'atmosfera
durante il normale funzionamento, conservando così l'aria dell'impianto.
Configurazioni disponibili
| Terminare la connessione |
NPT da 1/4" |
| Pressione massima di ingresso |
250 psig / 17,2 bar |
| Distribuzione di molla |
0-125 psi/ 0-8.6 bar |
| Registrazione della pressione |
Interno |
| Punto di impostazione della valvola di controllo del sanguinamento intelligente |
6 psi / 0,41 bar di differenziale |
Dimensione del corpo e stile di connessione
NPT da 1/4"
Pressione massima all'ingresso (corpo nominale)
250 psig / 17,2 bar
Pressione di uscita
0-60 psi
Registrazione della pressione
Interno
Capacità di temperatura
Con nitrile (NBR):
Bollino standard:-20 a 180°F / -29 a 82°C
Con calibri:-40 a 180°F / -40 a 82°C
