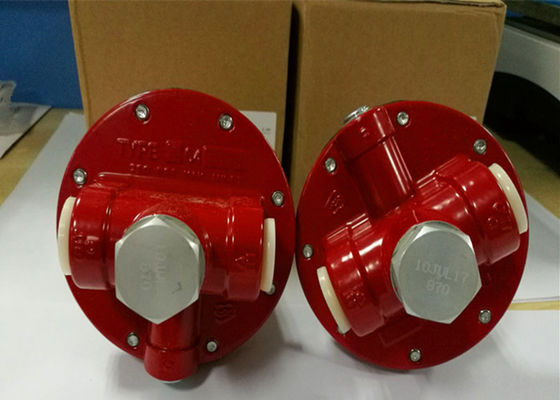

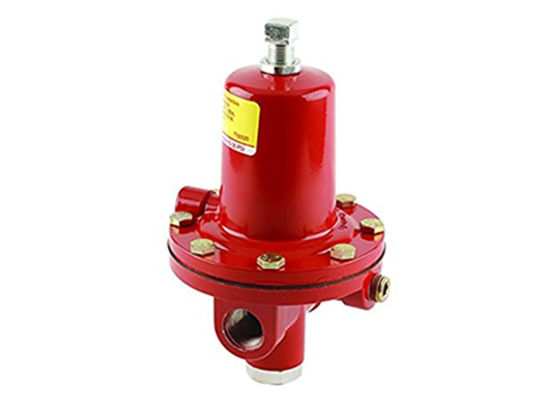

Valvola di riduzione della pressione di 64-35 GPL Fisher Gas Regulator 64 ad alta pressione di modello

Regolatore ad alta pressione di Emerson American Fisher Model 64-35 GPL

Regolatore di riduzione della pressione 64

I regolatori ad alta pressione regolabili del propano di 64 serie offrono una vasta gamma di campi di pressione disponibili. I regolatori ad alta pressione riducono solitamente la pressione del carro armato ad una pressione intermedia ad uso di un altro regolatore. Possono essere usati come regolatori ad alta pressione sui sistemi di distribuzione una volta usati insieme con i primi regolatori a valle.

Una volta fornito di valvola a sfera interna (serie 64SR), il regolatore può essere usato come regolatore dello stadio finale sui sistemi ad alta pressione. Può anche essere usato come primo regolatore quando insieme a 10 psig/0,69 barre o di meno.

64 serie hanno un protettore speciale del diaframma del politetrafluoroetilene (PTFE) che lo rende adatto a servizio anidro dell'ammoniaca (NH3). Il 1/4-inch FNPT ha spillato e tappato lo sbocco laterale può essere usato per installare un manometro o una valvola a sfera idrostatica.

Campi di pressione dello sbocco della tabella 1. e selezione della primavera

Caratteristiche

Versatilità

Collegamento del lato di corpo

Manutenzione facile

L'UL ha elencato

Specifiche

Dimensione corporea e stile della fine connessione

Estremità: 1/2-inch NPT
Sbocco del calibro: 1/4-inch NPT

Pressione di entrata massima
250psi /17.2Bar

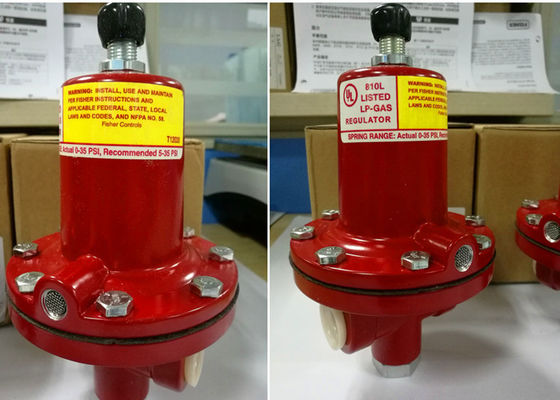

Gamma della primavera

5~35psig (0.34~2.41bar)

Registrazione di pressione
Interno

Capacità di temperatura
-20º a 150ºF/-29º a 66ºC

Il tipo 64R ha una valvola a sfera integrata della basso capacità. I sedili del gambo di valvola contro un luogo di perforazione nel piatto del diaframma. Se l'a pressione ridotta supera la pressione stabilita, il diaframma toglie il gambo di valvola in moda da potere sfociare nel caso della molla e sanguinare una quantità limitata di di sovrapressione fuori attraverso uno sfiato schermato.

Fisher un regolatore di 64 serie è inoltre disponibile con un volante. Un volante facoltativo è disponibile per il montaggio di pannello.

1. Usi il personale qualificato quando installano, azionando e mantenendo questi regolatori. Prima che l'installazione ispezioni per danno. Assicuri che non c' sia alcun materiale straniero nel regolatore e tutte le tubatura e conduttura è pulita e sgombra.

2. Se installando il regolatore ad una posizione esterna, indichi lo sfiato di caso della molla nella direzione discendente per proteggerlo dall'ottenere tappato o dalla raccolta l'umidità, i prodotti chimici corrosivi, o degli altri materiali estranei. L'orientamento dello sfiato di caso della primavera può essere cambiato girando la cassa della molla riguardo al corpo del regolatore.

3. Installi il regolatore in modo che il flusso provenga dal VERSO L'ESTERNO al collegamento come segnato sul corpo del regolatore.

4. Per scaricare a distanza il caso della molla, rimuova lo schermo, se presente e colleghi la conduttura o la tubatura di 1/4-inch NPT al collegamento di caso della molla. La conduttura o la tubatura dovrebbe scaricare il caso della molla ad una posizione sicura, ha come poche curvature come possibili ed ha uno sfiato schermato sulla sua estremità dello scarico che è tempo resistente ed indicato sempre nella direzione discendente.

5. Come la maggior parte dei regolatori, i regolatori di 64 serie hanno valutazioni di pressione dello sbocco più basse delle valutazioni di pressione di entrata. Sebbene i tipi con sollievo interno comprendano la protezione di sovrappressione a valle limitata, tutti i tipi possono richiedere la protezione supplementare di sollievo per alcuni stati di servizio se la pressione di entrata reale può superare la valutazione di pressione dello sbocco del regolatore o le valutazioni di pressione dell'attrezzatura a valle. Ispezioni un regolatore periodicamente e dopo tutto lo stato di sovrappressione.

6. Ogni regolatore è prestabilito per la regolazione di pressione specificata sull'ordine. Se nessuna regolazione è specificata, la pressione dello sbocco è prestabilita alla media scadenza della molla di controllo.
