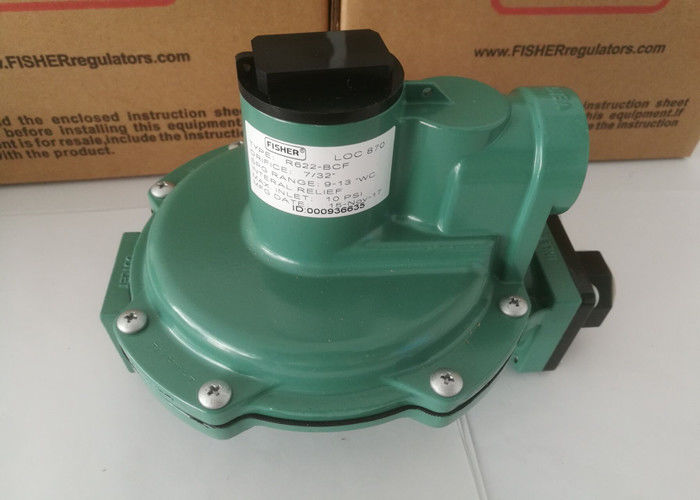

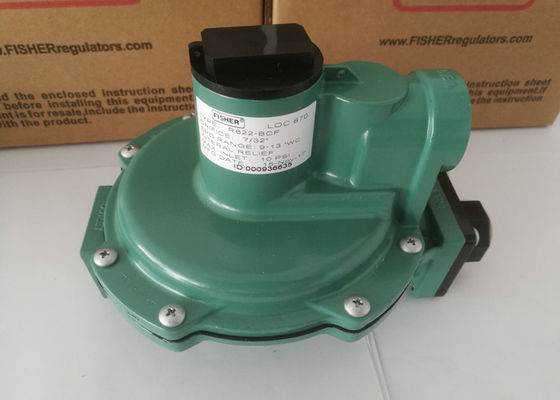

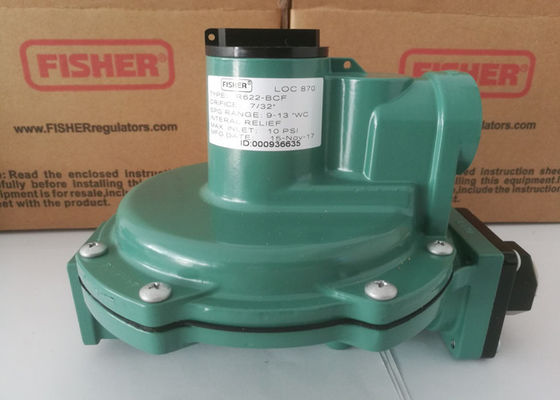

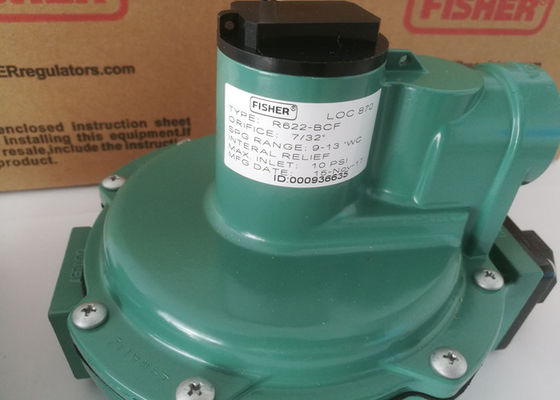

Valvola di riduzione di Emerson GPL del regolatore del gas di pressione bassa di Fisher Brand R622

Regolatore del gas di pressione bassa della seconda tappa di Fisher Brand R622
I regolatori di pressione bassa della seconda tappa di serie di Fisher R600 sono UL elencata destinata per ridurre la pressione dello sbocco da un primo regolatore nelle installazioni domestiche. Il tipo R622 è progettato per le applicazioni domestiche a due stadi fino a 1 400 000 BTU all'ora/15,8 SCMH. Il tipo R622 contiene una valvola a sfera di rendimento elevato e un grande 3/4-inch ha schermato lo sfiato per limitare la pressione a valle a meno di 2 psig/0,14 barre in una situazione di sovrappressione.

I regolatori della seconda tappa di Fisher Type R622 sono UL elencata destinata per ridurre la pressione dello sbocco da un primo regolatore nelle installazioni domestiche, commerciali e le applicazioni industriali. R622 ha usato su gas naturale e fabbricato, o sul gas di GPL.

Caratteristiche
Progettazione compatta
Capacità elevata
Schermo protettivo dell'entrata
Sollievo interno
Peso leggero
Rubinetti del manometro dello sbocco e dell'entrata

20-Year ha raccomandato la vita della sostituzione

Specifiche

Tipo R622 (norma): Regolatore di secondo stadio con progettazione diritta del corpo

Dimensioni corporee e stili della fine connessione

1/2» * 1/2» (DN 15* DN 15), NPT

Pressione di entrata massima

Funzionamento: 10 psig

Campo di pressione dello sbocco

9 - 13 pollici di w.c/22 a 32mbar

Dimensioni dell'orifizio
Serie R600 (eccetto la serie di R632E e di R632A): A 7/32 pollici/5,6 millimetri

Registrazione di pressione

Interno

Capacità di temperatura

-20 a 160°F (- 29 - 71°C)


Posizione dell'installazione

Il regolatore installato dovrebbe essere protetto adeguatamente da traffico automobilistico e da danno da altre fonti esterne.

• Installi il regolatore con lo sfiato ha indicato verticalmente giù, si veda figura 2. Se lo sfiato non può essere installato verticalmente in una posizione inferiore, il regolatore deve essere installato nell'ambito di un rivestimento protettivo separato. L'installazione del regolatore con lo sfiato giù permette che la condensazione vuoti, che minimizza l'entrata dell'acqua o di altri detriti dall'entrare nello sfiato e che minimizza il bloccaggio dello sfiato dalla precipitazione di congelamento.

• Non installi il regolatore in una posizione dove ci può essere eccessiva formazione di accumulazione o di ghiaccio dell'acqua, come direttamente sotto un becco del basso, grondaia, o nella linea del tetto di costruzione. Neppure un cappuccio protettivo non può assicurare la protezione adeguata in queste istanze.

• Installi il regolatore in modo che tutto lo scarico di gas tramite lo sfiato o l'assemblea dello sfiato sia oltre 3 piedi/0,91 metri orizzontalmente da qualunque apertura di costruzione sotto il livello di scarico.

• Installi il regolatore abbastanza su sopra il livello del suolo almeno cm 18 pollici/45 - in modo che la pioggia schizzi non possa congelarsi nello sfiato.

Regolatori sottoposti agli stati della forte nevicata

Alcune installazioni, quali nelle aree con le precipitazioni nevose pesanti, possono richiedere un cappuccio o la recinzione per proteggere il regolatore dal carico e dallo sfiato della neve si ghiaccia.
