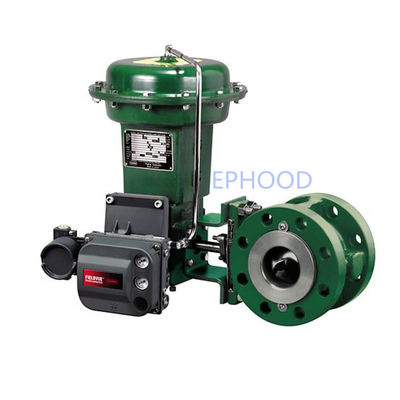

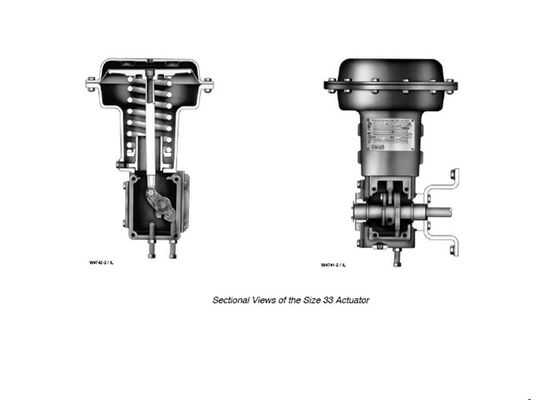

Fisher azionatore della valvola a diaframma di ritorno di 1052 primavere, azionatore rotatorio del diaframma

Fisher azionatore rotatorio del diaframma di ritorno di 1052 primavere

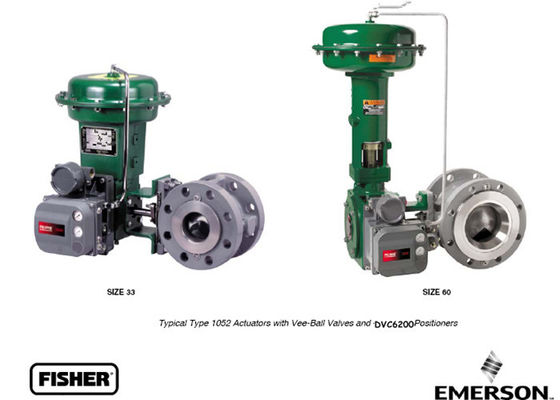

Gli azionatori rotatori 1052 del diaframma di primavera-ritorno di Fisher fanno funzionare le valvole rotative scanalate dell'asse e sono adatti a servizio inserita/disinserita o di soffocamento. Progettato per installazione facile di una vasta gamma di opzioni: i commutatori di limite, i commutatori di localizzazione, i posizionatori ed il manuale ignora.

La differenza primaria fra questi azionatori è che l'azionatore 1052 ha un regolatore della molla che i mezzi possono essere utilizzati con o senza un posizionatore, secondo i requisiti di servizio. L'azionatore 1051, nel servizio di soffocamento, è fornito normalmente di posizionatore della valvola. Riferisca ai bollettini separati per informazioni del posizionatore e della valvola.

Entrambi i tipi dell'azionatore sono progettati per installazione facile di una vasta gamma di opzioni: i commutatori di limite, i commutatori di localizzazione, i posizionatori ed il manuale ignora. L'applicabilità di opzione varia con la dimensione dell'azionatore. Riferisca alle specifiche tavola ed alla tabella 4 per

informazioni riguardo ad applicabilità ed alle specifiche di opzione.

Caratteristiche

Gli azionatori rotatori dell'applicazione 1051 flessibilità tipo e 1052 sono disponibili con la costruzione di insuccesso-fine o insuccesso-aperta e possono essere montati in c'è ne di quattro posizioni di montaggio della azionatore-valvola. Per le posizioni di montaggio. Questi azionatori possono essere montati su una vasta gamma di valvole di Fisher_ (stile F o montaggio di G), o essere utilizzati con l'altra attrezzatura (stile H o montaggio di J).

Il Banda-singolo legame unito morto minimo con la leva scanalata e premuta minimizza il moto perso e migliora l'accuratezza di controllo.

La costruzione Vita irregolare di servizio lungo fornisce la stabilità, resistenza della corrosione e

protezione da deformazione se la sovrapressurizzazione accade.

il legame della Sicurezza-Azionatore-valvola completamente è accluso, eppure l'adeguamento dell'imballaggio della valvola rimane accessibile senza rimuovere alcune parti. Per sicurezza durante lo smontaggio, molla

la compressione è controllata sul tipo azionatore 1051. Il tipo l'azionatore 1052 ha un regolatore esternamente accessibile della molla per alleviare la compressione della molla.

Configurazioni disponibili

Tipo 1051: Per servizio di accensione o per strozzare

Tipo 1052: Per servizio di accensione senza un posizionatore o per i servizi di soffocamento con o senza

un posizionatore.

Ad azione diretta: La pressione di carico aumentante estende la barretta del diaframma dal barilotto della molla.

Dimensioni dell'azionatore

Tipo 1051: Dimensione 33, dimensione 40 e dimensione 60

Tipo 1052: Dimensione 20, dimensione 33, dimensione 40, dimensione 60 e dimensione 70

Campi di pressione standard del diaframma

Dimensioni 20 e 60: 0 - 1,2 barre 2,8 - 0 e) psig 33 - 0 (della barra 2,3 - 0,) psig 18 - 0 (della barra (0 - 40 psig)

Dimensioni 33 e 40: 0 - 1,2 barre (0 - 18 psig), 0 - 2,3 barre (0 - 33 psig),

0 - 2,8 barre (0 - 40 psig) e 0 - 3,8 barre (0 - 55 psig)

Dimensione 70: 0 - 2,3 barre (0 - 33 psig), 0 a 2.8bar (0 - 40 psig) e 0 - 3,8 barre

(0 - 55 psig)

Pressione d'incollatura del diaframma massimo

Dimensione 20: 3,4 barre (50 psig)

Dimensione 33: 3,8 barre (55 psig)

Dimensione 40: 4,5 barre (65 psig)

Dimensione 60: 2,8 barre (40 psig)

Dimensione 70: 3,8 barre (55 psig)

Pressione di rivestimento del diaframma massimo

Dimensione 20: 4,1 barre (60 psig)

Dimensione 33: 4,5 barre (65 psig)

Dimensione 40: 5,2 barre (75 psig)

Dimensione 60: 3,4 barre (50 psig)

Dimensione 70: 4,5 barre (65 psig)
