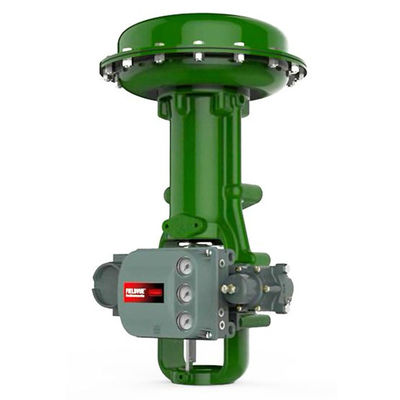

Azionatori del diaframma di Fisher 657 e 667

Gli azionatori di Fisher 657 e 667 sono destinati per fornire il funzionamento inserita/disinserita o di soffocamento credibile delle valvole di regolazione. Questi azionatori primavera-opposti a del diaframma posizionano la valvola otturatore nella valvola in risposta ai segnali in uscita pneumatici varianti del posizionatore della valvola o del regolatore.

L'azionatore 657 è ad azione diretta, mentre i 667 inverso-stanno agendo.

Caratteristiche

Il cuscinetto di montaggio integrato elimina il montaggio tradizionale - sostegno e riduce il numero delle parti richieste per montare.

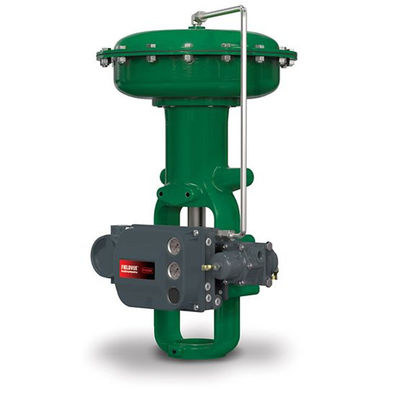

Comprende un passaggio di aria integrale che elimina l'esigenza di tubatura e di montaggi esterni una volta accoppiato con uno strumento di Fisher FIELDVUE™.
Sia 657 che 667 azionatori sono compatibili con gli strumenti che utilizzano ai i corredi di montaggio basati a sostegno tradizionali. I 667 possono esternamente essere tubed per gli strumenti o gli accessori una volta richiesti.
I tassi della primavera, le fermate di viaggio e gli operatori manuali sono disponibili per quasi tutta l'applicazione della valvola di regolazione.
Un diaframma modellato viaggia in un'intelaiatura profonda del diaframma, minimizzante il cambiamento di area in tutto il viaggio.
Un'intelaiatura bassa dal lato di pressione significa il volume riduttore da quel lato, quindi minimizzante il tempo di reazione.
Il diaframma modellato permette la spinta massima per la dimensione data del diaframma.
Il ghisa a pareti spesse irregolare e la costruzione d'acciaio assicura la stabilità e la protezione contro la corrosione aumentate.

Configurazioni disponibili

Gamma di pressione di esercizio standard

657 e 667: 0,2 - 1,0 barre 2,0 - 0,4 o) psig 15 - 3 (della barra (6 - 30 psig)

657-4 e 667-4: 0,2 - 1,9 barre (3 - 27 psig)

667 dimensione 76: 0,4 - 2,0 barre 3,1 - 0 o) psig 30 - 6 (della barra (0 - 45 psig)

Indicazione dell'uscita

Disco di acciaio inossidabile o puntatore e scala graduata

Gamma di temperatura di funzionamento

Costruzione standard (elastomeri del nitrile): -40 a 82℃ (- 40 a 180℉)

Costruzione facoltativa (diaframma del silicone): -40 a 149℃ (- 40 a 300℉)

Temperatura massima del contenitore di imballaggio della valvola: 427℃ (800℉) con il giogo del ghisa

Collegamenti del segnale

Dimensioni 30- 60 e 667 dimensione 76: 1/4 di NPT interno

Dimensioni 70 e 87: 1/2 NPT interno con 1/4 di boccola interna del NPT

Dimensione 80

657: 3/4 di NPT interno con 1/4 di boccola interna del NPT

667: 1/2 NPT interno con 1/4 di boccola interna del NPT

Dimensione 100: 1 NPT interno con 1/4 di boccola interna del NPT

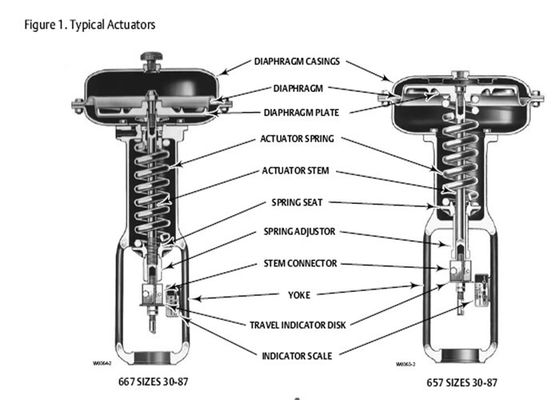

Materiali da costruzione

Intelaiatura del diaframma

Dimensioni 30 - 87: Acciaio

Dimensione 80: Ghisa o acciaio

Dimensione 100: Fusion d'alluminio

Diaframma

Dimensioni 30 - 87: Nitrile su nylon, silicone su poliestere

Dimensione 100: Nitrile su poliestere

Piatto del diaframma

657 dimensioni 30 - 60, 100: Fusion d'alluminio

657 dimensioni 70 - 87: Ghisa o acciaio

667 dimensioni 30 - 60, 100: Fusion d'alluminio o acciaio

667 dimensioni 70 - 87: Ghisa o acciaio

Primavera di azionatore: Acciaio

Regolatore della primavera: Acciaio

Primavera Seat: Acciaio o ghisa

Gambo dell'azionatore: Acciaio

Indicatore di viaggio: Acciaio inossidabile

Giunti circolari: Nitrile

Boccola della guarnizione: Ottone

Connettore del gambo: giogo d'acciaio Zinco-placcato

Dimensioni 30 - 80: Ghisa o acciaio

Dimensione 100: Acciaio

Azione diretta

Tutti e 657 gli azionatori sono ad azione diretta. Applicando pressione d'aria alle forze di rivestimento del diaframma superiore il gambo dell'azionatore verso il basso. Quando questa pressione è ridotta, la forza avversaria della molla muove il gambo dell'azionatore verso l'alto. Se la pressione di carico venire a mancare, le forze della molla il gambo alla posizione ascendente estrema. Ciò fornisce l'azione insuccesso-aperta per le valvole di spinta-giù--fine e l'azione insuccesso-chiusa per le valvole spinta-giù--aperte.

azionatore ad azione diretta 657-A utilizzato sulle valvole del fare scorrere-gambo. Disponibile nelle dimensioni da 30 a 100.

657-4 — azionatore di A 657 nelle dimensioni 70 e 87, progettato con un viaggio (a 4 pollici) di 102 millimetri.

Azione inversa

Tutti e 667 gli azionatori sono agire inverso. Applicando pressione d'aria alle forze di rivestimento del diaframma più basso il gambo dell'azionatore verso l'alto contro la forza avversaria della molla. Quando questa pressione di carico è ridotta, la molla muove il gambo dell'azionatore verso il basso. Se la pressione di carico venire a mancare, le forze della molla il gambo alla posizione discendente estrema. Gli azionatori

fornisca l'azione insuccesso-chiusa per le valvole di spinta-giù--fine e l'azione insuccesso-aperta per le valvole spinta-giù--aperte.

azionatore inverso-agente 667-A utilizzato sulle valvole del fare scorrere-gambo. Disponibile nelle dimensioni da 30 a 100 e 76.

667-4 — azionatore di A 667 nelle dimensioni 70 e 87, progettato con un viaggio (a 4 pollici) di 102 millimetri.
