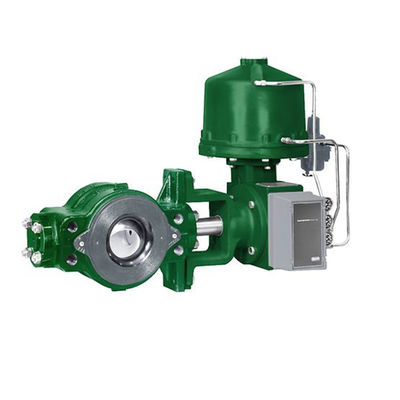

Fisher Diaphragm Actuator verde, valvola di regolazione di Fisher Gas Regulator V250

Valvola di regolazione di Fisher V250

Ciao la valvola di regolazione rotatoria della palla del ‐ V250 è progettata per il soffocamento e sopra il ‐ pesanti di dovere del ‐ fuori dalle applicazioni. Secondo la dimensione, questa valvola installa fra le flange di due condutture CL600 o CL900. La valvola V250 è disponibile con una singola guarnizione della palla, un anello di flusso, o una costruzione doppia della guarnizione del ‐. Le singole costruzioni della guarnizione del ‐ sono utilizzate nelle applicazioni strette dell'arresto; la costruzione dell'anello di flusso può rispondere alle più alte esigenze della temperatura. La costruzione doppia della guarnizione del ‐, con una guarnizione nelle aperture dello sbocco e dell'entrata, è utilizzata nelle applicazioni dell'arresto del ‐ di flusso bidirezionale. Ciao la valvola a sfera del ‐ V250 è utilizzata tipicamente per le applicazioni di flusso controllato e di soffocamento nelle linee di trasmissione del gas, nella distribuzione del gas, o in condutture liquide.

Caratteristiche

1.  La goccia ad alta pressione Capacità-dipendendo dalla costruzione, una valvola V250 è capace di un differenziale di pressione statica massimo di 103 barre (1500 PSI) a 82°C (180°F) per CL600 e 155 barre (2250 PSI) per le costruzioni CL900 a 38°C (100°F) per l'acciaio di LCC e CF8M (acciaio inossidabile 316).
2.  ‐ Operazione-affusolato efficiente della palla del poligono del ‐ al collegamento dell'asse del ‐ (vedi figura 4) ed il collegamento scanalato premuto dell'azionatore (vedi che figura 5) rimuove il moto o il deadband perso dal treno dell'azionamento per le applicazioni di controllo di soffocamento.
3.  Il flusso eccellente Controllo-ha ridotto la progettazione del porto della palla fornisce una caratteristica di flusso uguale modificata di percentuale e una caratteristica di risposta eccellente.
4.  L'Arresto-arresto stretto con la guarnizione della palla V250 è 0,0001 per cento della capacità massima.
5.  La maggior costruzione della valvola a sfera Capacities-V250 offre le maggiori capacità che le valvole di globo convenzionali per sia i liquidi compressibili che incompressibili.
6.  I Capacità-materiali acidi di servizio sono disponibili per le applicazioni che trattano il servizio acido. Questi materiali aderiscono ai requisiti del ‐ 2002 della NACE MR0175.
7.  La progettazione equilibrata dell'albero motore di servizio del ‐ lungo di Vita pressione con il ‐ di PTFE ha allineato i cuscinetti e il ‐ di pressione ha assistito la disposizione di sigillamento dell'asse provvede ad una lunga vita di servizio affidabile.
8.  La palla del pezzo del ‐ di manutenzione-Due e l'assemblea minime dell'asse tiene conto revisione completa della disposizione; la sostituzione delle parti si attiene ad un minimo.
9.  Il sistema d'imballaggio caricato in tensione facoltativo delle capacità- ambientali eccellenti è destinato con le superfici molto regolari dell'asse ed il caricamento in tensione per fornire il sigillamento eccellente.

Configurazione disponibile

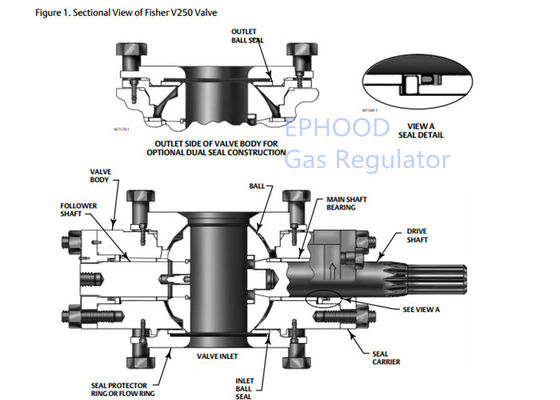

Assemblea della valvola a sfera di Flangeless con la singola guarnizione della palla, l'anello di flusso, o la guarnizione doppia della palla

Dimensioni corporee della valvola e stili della fine connessione

Le valvole flangeless di NPS da 4 a 12 conservate dalla linea bulloni della flangia e destinate per adattarsi fra CL600 o CL900 hanno alzato il fronte del ‐ o il tipo le flange unite (ASME B16.5) valvole flangeless di NPS da 16 a 24 del ‐ dell'anello conservate dalla linea bulloni della flangia e destinate per adattarsi fra CL600 ha sollevato il fronte del ‐ o il tipo le flange del giunto (ASME B16.5) del ‐ dell'anello

Pressione di entrata massima

NPS da 4 a 12 coerenti con CL600 o CL900 (ASME B16.34) NPS da 16 a 24 coerente con CL600 (ASME B16.34)

Perdita di pressione massima permessa dell'arresto

Singola guarnizione del ‐ e costruzione doppia della guarnizione del ‐: Si veda figura 2.

Flusso Ring Construction: Limitato dalla valutazione di temperatura del ‐ di pressione del corpo di valvola

Classificazione dell'arresto

Singola guarnizione del ‐ e costruzioni doppie della guarnizione del ‐: 0,0001% di capacità massima della valvola (meno di 1% di classi ‐ 2 di ANSI/FCI, di IV 70 e flusso Ring Construction del ‐ di IEC 60534 4): 1% di capacità massima della valvola
