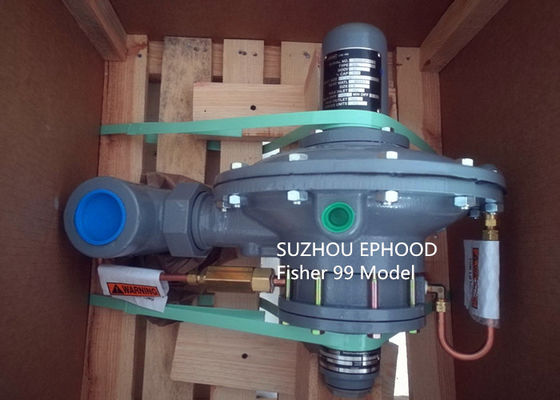

Regolatore di riduzione della pressione del regolatore 99 su ordinazione del gas di Fisher con il pilota

Emerson Fisher Gas Regulator 99 Pressure Reducing Regulator di modello


Introduzione

Il tipo 99 regolatori del gas fornisce una vasta capacità per i campi di pressione e le capacità controllati in un'ampia varietà di distribuzione, di industriale e di applicazioni commerciali.

Un tipo 99 regolatore ha tipi 61L, 61LE e 61LD (pressione bassa); Tipo 61H (ad alta pressione); o il tipo pilota di 61HP (pressione extra-alto) montato integralmente all'intelaiatura dell'azionatore secondo le indicazioni della figura il tipo 99 regolatore di 1.The può trattare fino a 1000 psig pressione di entrata da 69,0 barre (il regolatore da 1000 psig/69,0 barre richiedono un tipo regolatore pilota del rifornimento di 1301F e un tipo valvola a sfera di schiocco di H110).

Caratteristiche e benefici

• Ampia varietà di sistemi di distribuzione Applicazione-naturali del gas, approvvigionamento di gas alle caldaie industriali, fornaci, forni, miscelatori, servizio æreo della pianta, servizio dell'ammoniaca e dell'ossigeno e grandi imprese commerciali quali i centri commerciali e le scuole.

• Il livello Accuratezza-tiene le pressioni di entrata costanti ad attrezzatura a valle esattamente controllando le pressioni di sistema di distribuzione alle portate ampiamente varianti e le pressioni del rifornimento per efficienza massima e l'operazione al pozzo, o eliminando l'esigenza della pressione-compensazione dei metri tenendo una pressione costante all'entrata del tester.

• Nessun emorragie atmosferiche di pressione di Emorragia-caricamento a valle attraverso il pilota via la linea di controllo a valle. Nessun'emorragia accade quando il regolatore è chiuso.

• Può trattare le alte pressioni-Su dell'entrata a 1000 psig/69,0 barre di pressioni di entrata

(il regolatore da 1000 psig/69,0 barre richiedono un tipo regolatore pilota del rifornimento di 1301F e un tipo valvola a sfera di schiocco di H110).

• Modificato facilmente per servizio speciale, le parti del relè dei tipi 61L e del pilota 61H possono essere sostituite con gli orifizi e le molle speciali per l'apertura veloce, la chiusura veloce, o i monitoraggi delle applicazioni.

• Il funzionamento Arresto-pesante stretto della molla del bariletto attraverso una leva fornisce una forza di carico dell'alto sedile per l'arresto stretto.

Costruzione disponibile

Tipo 99L: Tipo 99 con tipo pilota di 61L che ha 2 pollici di w.c a 20 psig/un campo di pressione barre da 1,4 - 5 mbar.

Tipo 99LD: Tipo 99 con tipo pilota di 61LD che ha una banda proporzionale più stretta che il pilota di tipo corrente 61L.

Tipo 99LE: Tipo 99 con tipo pilota di 61LE che ha una più vasta banda proporzionale che il pilota di tipo corrente 61L.

Tipo 99H: Tipo 99 con tipo pilota di 61H che ha 10 - 65 psig/0,69 - campo di pressione 4,5.

Tipo 99HP: Tipo 99 con tipo pilota di 61HP che

ha 35 - 100 psig/2,4 - campo di pressione 6,9.

Stili di dimensione corporea e della fine connessione

Corpo di NPS 2/DN 50 con il NPT, CL125 FF, CL150 rf,

CL250 rf, fini connessioni di CL300 rf

Pressione di entrata massima permessa (1)

160 psig/11,0 barre: Tipo pilota di 61LD

400 psig/27,6 barre: Piloti 61L, 61LE e 61H dei tipi

1000 psig/69,0 barre: Tipo pilota di 61HP, con

Tipo regolatore pilota del rifornimento di 1301F e tipo H110

la valvola a sfera (1/2-inch/13 millimetri di orifizio soltanto) vede la tabella 3

Pilota massimo Spring Case Pressure per

Caricamento di pressione (1) (2)

Tipi 61L, 61LD e 61LE: 50 PSI/3,4 barre

con il cappuccio di chiusura d'acciaio speciale

Tipi 61H e 61HP: 100 PSI/6,9 barre

Campi di pressione dello sbocco

Materiali da costruzione

Intelaiatura dell'azionatore: Ghisa

Caso pilota della primavera e di Body: Ghisa

Diaframma di azionatore: Nitrile (NBR) o

Fluorocarburo (FKM)

Pilota superiore e più basso Diaphragm

Tipi 61L e 61H: Nitrile (NBR) o fluorocarburo (FKM)

Tipo 61HP: Neoprene (CR) o fluorocarburo (FKM)

Ente di valvola principale

400 psig/27,6 barre: Ghisa o acciaio di WCC

1000 psig/69,0 barre: Acciaio di WCC

Parti della disposizione del metallo per l'ente di valvola principale

400 psig/27,6 barre: Acciaio inossidabile d'ottone o

1000 psig/69,0 barre: Acciaio inossidabile

Sedili dell'elastomero per l'ente di valvola principale

Neoprene (CR), nitrile (NBR), fluorocarburo (FKM)

Nylon (PA), o politetrafluoroetilene (PTFE)

Parti della disposizione del metallo per il pilota: Acciaio inossidabile d'acciaio e,

Ghisa, alluminio, ottone, o zinco

Sedili dell'elastomero per il pilota: Nitrile (NBR)

o fluorocarburo (FKM)

Gaskets pilota

Tipo 61L: Neoprene (CR)

Tipi 61H e 61HP: Composizione

Giunti circolari: Nitrile (NBR) o fluorocarburo (FKM)

Filtro da serie P590

Tipo P594-1: Ottone

Tipo P593-1: Alluminio

Filtro sostituibile: Cellulosa

Tubatura e montaggi

Tubatura di acciaio inossidabile di rame o ed ottone, acciaio,

o montaggi di acciaio inossidabile

Tipo 1301F Supply Regulator pilota

Caso della primavera e del corpo: Ottone

Disco della valvola: Nylon)/PTFE (di PA

Guarnizione: Neoprene (CR)

Parti della disposizione del metallo: Acciaio inossidabile d'ottone o

Tipo valvola a sfera di schiocco di H110

Corpo: Ottone

Disco: Nitrile (NBR)

Primavera: Acciaio inossidabile

Campi di pressione dello sbocco della tabella 1.
