Uscita di alluminio del posizionatore dei ripetitori di volume 2625NS della valvola a gas di Fisher 2625

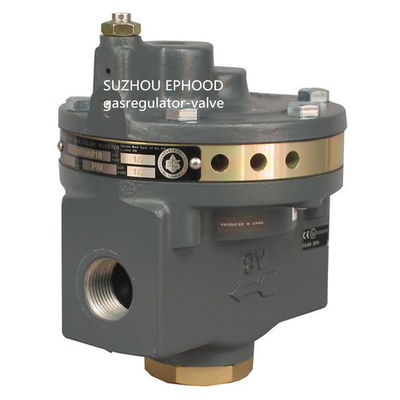

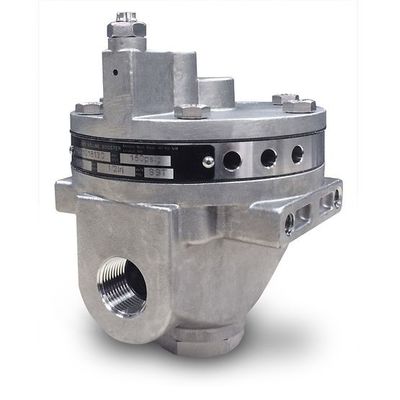

Ripetitori di volume 2625NS di Fisher 2625

Fisher ripetitori di volume di 2625 serie è usato insieme con un posizionatore su una valvola di regolazione di soffocamento per aumentare il segno della velocità. Il 2625NS è una versione nucleare di servizio ed usa le componenti elastomeriche che migliorano per resistere agli ambienti di radiazione e di temperatura elevata. I 2625 e i 2625SST sono certificati per uso nelle applicazioni fornite del sistema della sicurezza (SIS). La certificazione è dal exida che consultano il LLC, da un fornitore globale della sicurezza funzionale e da una sicurezza del sistema di controllo.

Il ripetitore comprende il deadband fisso, la costruzione molle del sedile e una restrizione integrale di esclusione per eliminare i problemi di saturazione del posizionatore che possono accadere con i ripetitori di volume che non hanno queste caratteristiche. Adeguamento della restrizione integrale di esclusione

è necessario per la stabilità di sistema. Questo adeguamento non colpisce il deadband del ripetitore di volume, ma permette la valvola di regolazione di rispondere ai piccoli cambiamenti del segnale in ingresso senza sacrificare l'accuratezza dello stato di stabilità. Inoltre permette che il ripetitore consegni l'uscita in grande quantità per il segno veloce una volta grande, cambiamenti rapidi del segnale in ingresso accade.

Il ripetitore di volume è utilizzato per migliorare il segno della velocità. Se il controllo della valvola di precisione è richiesto, l'uso di un posizionatore è raccomandato. Se il ripetitore di volume deve essere usato soltanto con un azionatore, per su ‐ fuori da controllo, la restrizione integrale di esclusione sul ripetitore deve essere chiuso (ha girato completamente in senso orario).

I connettori e la conduttura possono essere installati con 2625 o il ripetitore di volume 2625NS per prova diagnostica.

I 2625 sono certificati per uso nelle applicazioni fornite del sistema della sicurezza (SIS). La certificazione è dal exida che consultano il LLC, da un fornitore globale della sicurezza funzionale e da una sicurezza del sistema di controllo. La certificazione di SIS è identificata sul prodotto da un'etichetta affigguta all'alloggio del ower.

Specifiche

Campi di pressione del rifornimento

Una volta usato insieme con un posizionatore o l'altro accessorio pneumatico, convogli sempre il posizionatore ed il ripetitore di volume con un rifornimento comune attraverso un regolatore 67D, 67DR, o 95H di Fisher. Un filtro da capacità elevata, quale il Fisher 262K, dovrebbe essere installato nel condotto di alimentazione al regolatore. La pressione del rifornimento anche non deve superare la valutazione massima di pressione dell'azionatore. Le costruzioni sono disponibili in due gamme del rifornimento di massimo. Una volta usato normalmente con gli azionatori del diaframma: Fino a 2,8 barre (40 psig) una volta usato normalmente con gli azionatori del pistone: Fino a 10,3 barre (150 psig)

Pressione del segnale in ingresso

Uscita del posizionatore

Pressione massima del segnale in ingresso

10,3 barre (150 psig)

‐ Introdotto fisso al rapporto di pressione dell'uscita del ‐

1 a 1

Deadband nominale

Le percentuali della portata dell'uscita del posizionatore (1):

2,4 millimetri (a 0,094 pollici) di porto di scarico: 2%

9,5 millimetri (a 0,375 pollici) di porto di scarico: 3,5%

12,7 millimetri (a 0,5 pollici) di porto di scarico: 5%
