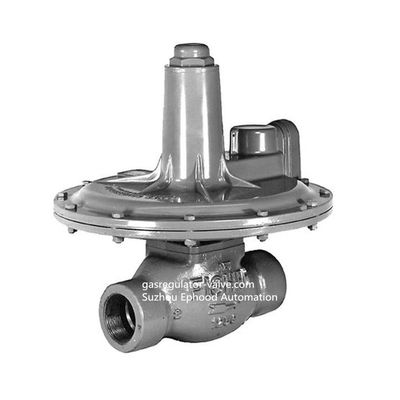

Le serie duttili di Fisher 133L del ferro dirigono il regolatore di riduzione della pressione azionato del gas

Fisher un regolatore di riduzione della pressione azionato diretto di 133 serie

Fisher 133 serie diretto-ha azionato i regolatori è ideale per le applicazioni industriali e commerciali che assicurano il gas alle fornaci, ai bruciatori e ad altri apparecchi. Un sistema d'equilibratura permette al regolatore di controllare esattamente la pressione del gas per efficienza di combustione massima malgrado le pressioni di entrata varianti.

Caratteristiche

• L'ampia capacità del campo di pressione con singolo 133H regolatore tipo può anche usare per scrivere le molle a macchina 133L, permettendo che le regolazioni di pressione siano variate fra 2 pollici di w.c e 10 psig/5 mbar e 0,69 barre cambiando le molle.

• I tipi 133L, 133H e 133HP adatto a controllare la guarnizione del gambo dell'Applicazione-O-anello sui tipi 133L, 133H e 133HP isola la pressione del corpo da pressione controllata. • Le caratteristiche eccellenti di scossa e la velocità veloce di Risposta-dovuto alla valvola di sfogo bidirezionale dello stabilizzatore, che scarica il caso della molla più rapidamente degli sfiati convenzionali, ritardo nel movimento del disco della valvola e del diaframma è minimizzata.

• La costruzione Bolla-stretta del Arresto-Singolo-porto, la grande area del diaframma e le molle luminoso ordine con progettazione del materiale e del sedile del disco forniscono le pressioni basse di imprigionamento.

• Gli effetti del diaframma e della primavera hanno minimizzato il sistema d'amplificazione fornisce la prestazione eccellente sopra una vasta gamma di stati del ow di Florida.

• Nessuna progettazione Richiedere-equilibrata del unico porto di adeguamento di Seat--Seat elimina la necessità affinchè Seat-agli adeguamenti del sedile raggiunga l'arresto bolla-stretto.

• Access facile per sistemare il sedile, il disco e la gabbia della Parte-valvola rimossa facilmente con il corpo che rimane nella linea e senza smontaggio della parte dell'azionatore; il Ce di orifi non è infilato dentro.

• Gli Guarnizione-O-anelli riutilizzabili di pressione usati per i dispositivi di tenuta a pressione, a differenza delle guarnizioni, ordinariamente non sono danneggiati smontando il regolatore.

• La resistenza a convogliare le costruzioni dell'Sforzo-acciaio è a disposizione per contribuire a resistere agli sforzi del tubo.

Specifiche di Fisher 133L

Costruzioni disponibili

Tipo 133H: regolatore Diretto-azionato per le pressioni di entrata a 60 psig/4,1 pressioni dello sbocco e della barra da 1,5 a 10 psig/0,10 - 0,69 barre, tre gamme.

Tipo 133HP: regolatore Diretto-azionato per le pressioni di entrata a 150 psig/10,3 pressioni dello sbocco e della barra da 2 a 60 psig/0,14 - 4,1 barre, sette gamme.

Tipo 133L: regolatore Diretto-azionato per le pressioni di entrata a 60 psig/4,1 pressioni dello sbocco e della barra da 2 pollici di w.c a 2 psig/5 mbar - 0,14 barre, sei gamme.

Tipo governatore zero di 133Z: regolatore Diretto-azionato per le pressioni di entrata a 20 psig/1,4 pressioni dello sbocco e della barra da -1 a 4 pollici di w.c. /-2,5 - 10 mbar, due gamme.

Stili di dimensione corporea e della fine connessione

Pressioni di entrata massime (1)

Vedi la tabella 2

Campi di pressione dello sbocco (1)

Vedi la tabella 1

Pressioni massime dello sbocco (1)

Vedi la tabella 2

Registrazione di pressione

Esterno; la linea di controllo a valle è richiesta

Linea di controllo collegamento

Tipi 133H, 133L e 133Z: Il 3/4 di collegamento interno del NPT sarà posizionato direttamente più dello sbocco del corpo (posizione standard) o di 90° giusto o sarà lasciato della posizione standard se specificato.

Tipo 133HP: 1/4 di collegamento interno del NPT posizionato direttamente sopra lo sbocco del corpo.

Collegamento dello sfiato

Tipi 133H, 133L e 133Z: 1 NPT interno con lo schermo; la posizione standard è in conformità con la linea di controllo il collegamento direttamente sopra lo sbocco del corpo. Lo sfiato sarà posizionato sempre sopra la linea di controllo il collegamento.

Tipo 133HP: Collegamento interno di 1/2 NPT posizionato direttamente sopra l'entrata del corpo con un'assemblea dello sfiato di Fisher Type Y602-7.

Materiali da costruzione

Corpo: Ghisa o acciaio di WCC

Orifizio e gabbia: Alluminio

Disco della valvola: Alluminio/neoprene (CR) o alluminio/fluorocarburo (FKM) (3)

Giunti circolari: Nitrile (NBR) o fluorocarburo (FKM) (3)

Diaframmi: Nitrile (NBR) /Nylon (PA) (neoprene (CR) in azionatore)

o fluorocarburo (FKM) (3)/Polymer termoplastico

Boccola della guida: Nylon (PA)

Gambo e manica del gambo: Acciaio inossidabile

Piatto del diaframma: Acciaio

Piatto d'equilibratura del diaframma: Acciaio placcato

Caso della primavera e cappuccio di chiusura:

Tipo 133HP: Ghisa

Tipi 133H, 133L e 133Z: Alluminio

Intelaiatura più bassa:

Tipi 133H, 133L e 133Z: Alluminio

Tipo 133HP: Acciaio

Vite di regolazione:

Tipi 133H e 133Z: Ottone

Tipo 133L: Alluminio

Tipo 133HP: Acciaio

Collare facoltativo di restrizione: Alluminio

Peso di spedizione approssimativo

Fini connessioni dei tipi 133H, di 133L e di 133Z NPT: 35 libbre/16 chilogrammi

I tipi 133H, 133L e 133Z hanno flangiato fini connessioni: 40 libbre/18 chilogrammi

Tipo fini connessioni di 133HP NPT:

56,5 libbre/26 chilogrammi

Il tipo 133HP ha flangiato fini connessioni:

62,5 libbre/28 chilogrammi

Tabella 1. Fisher campi di pressione dello sbocco di 133 serie

Descrizione dell'introduzione

I regolatori del gas diretto-azionati 133 serie, come appare figura 1 soprattutto sono progettati per le applicazioni industriali e commerciali che assicurano il gas alle fornaci, ai bruciatori e ad altri apparecchi. Il sistema d'equilibratura di 133 serie permette al regolatore di fornire il controllo accurato di pressione del gas per efficienza di combustione massima malgrado gli stati varianti di pressione di entrata. La singola costruzione del porto permette l'isolamento bolla-stretto. Una linea di controllo a valle esterna è richiesta per l'operazione del regolatore. Riferisca alla tabella 1 per i campi di pressione dello sbocco di ogni tipo. I regolatori di 133 serie sono disponibili in una dimensione corporea di DN/a 2 pollici 50 con il NPT o le fini connessioni flangiate. Un collare facoltativo di restrizione (figura 2) può essere installata se la capacità completamente aperta è troppo alta per le applicazioni facendo uso di una valvola a sfera come protezione di sovrappressione. Il collare riduce la capacità completamente aperta a 25%, a 40%, o a 60% della capacità completamente aperta standard.

Principio di funzionamento

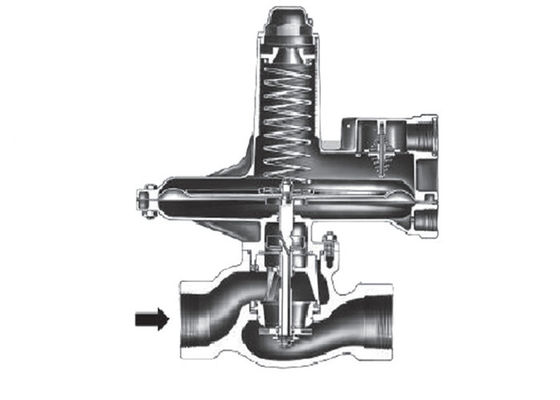

Riferisca ai disegni schematici operativi nella figura 4. in 133 serie, la pressione a valle è registrata sotto il diaframma via la linea di controllo esterno ed è usata come il medium di funzionamento. La richiesta aumentata abbassa la pressione a valle e che permette che la molla abbassi l'assemblea del gambo e del diaframma, aprendo il disco della valvola ed assicurando più gas al sistema a valle. La richiesta in diminuzione aumenta la pressione a valle ed alza l'assemblea del gambo e del diaframma, chiudendo il disco della valvola e facendo diminuire l'approvvigionamento di gas al sistema a valle.

Sistema d'amplificazione

Le 133 serie comprendono un diaframma d'equilibratura e un sistema d'amplificazione. Quando il regolatore è chiuso su, la pressione di entrata è registrata sulla cima del disco della valvola e sul fondo del diaframma d'equilibratura attraverso i fori di registrazione nella cima della gabbia. Inoltre, la pressione a valle è registrata sul fondo del disco della valvola e sulla cima del diaframma d'equilibratura attraverso un passaggio costituito dalle scanalature nel disco di registrazione ed in uno spazio anulare fra il gambo e la manica del gambo. Quando il disco della valvola è aperto, flussi del gas dall'entrata sopra il bordo del disco della valvola allo sbocco. Sotto il disco della valvola vicino al disco di registrazione, c'è poco flusso del gas. La pressione del gas vicino al disco di registrazione è superiore a è nel percorso di flusso in cui la velocità del gas tende ad abbassare la pressione. L'ad alta pressione vicino al disco è registrato sulla cima del diaframma d'equilibratura attraverso il disco di registrazione e sullo spazio anulare fra il gambo e la manica del gambo. Questa pressione ha registrato sulla cima del diaframma d'equilibratura aiuta il viaggio discendente del disco e compensa la molla e l'effetto del diaframma. Ciò migliora l'abilità e la prestazione della gamma del regolatore. La valvola di sfogo bidirezionale dello stabilizzatore sui tipi 133H, 133L e 133Z quando il regolatore risponde ad un aumento nella pressione a valle, il diaframma si muove verso l'alto. Come il diaframma aumenta, movimento delle aeronautiche lo stabilizzatore più basso dello sfiato verso l'alto, portante lo stabilizzatore superiore con (si veda figura 5). Ciò permette che l'aria sopra il diaframma scarichi ad atmosfera abbastanza rapidamente per minimizzare il ritardo nel movimento del diaframma. Come le cadute del diaframma, le attività dell'aria nello sfiato per colmare il vuoto parziale hanno creato, forzando lo stabilizzatore superiore dello sfiato contro il piatto di orifizio. L'aria che attraversa i web dello stabilizzatore superiore apre lo stabilizzatore più basso (si veda figura 5). Con il regolatore alle condizioni di regime, entrambi gli stabilizzatori sono chiusi e soltanto un piccolo foro è aperto contribuire a stabilizzare l'operazione normale.

Protezione di sovrappressione

Come nel caso della maggior parte dei regolatori, i regolatori di 133 serie hanno valutazioni di pressione dello sbocco che sono più basse delle valutazioni di pressione di entrata. Un certo metodo della protezione di sovrappressione è necessario se la pressione di entrata reale supera mai la valutazione di pressione dello sbocco. Le pressioni massime dello sbocco e dell'entrata per le 133 serie ricevono tabella arresa 2. Tutti i modelli devono essere protetti da pressione di entrata sopra la pressione di entrata massima di emergenza (riferisca alla tabella 2). La pressione dello sbocco più di 3 psig/0,21 barre per i tipi 133H, 133L e 133Z, o 40 psig/2,8 barre per tipo 133HP sopra la regolazione di pressione dello sbocco del regolatore può danneggiare le parti interne quale il disco del piatto e della valvola del diaframma. L'operazione del regolatore sotto queste limitazioni di pressione di emergenza non preclude la possibilità di danno.
