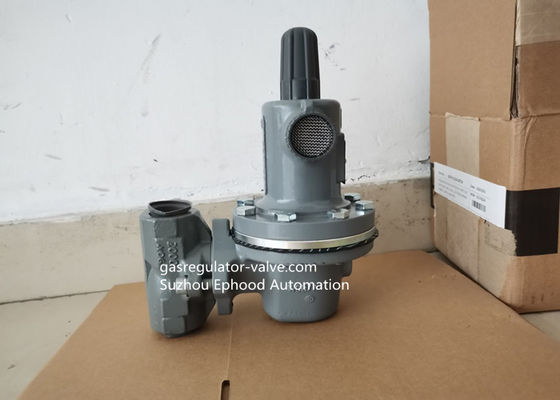

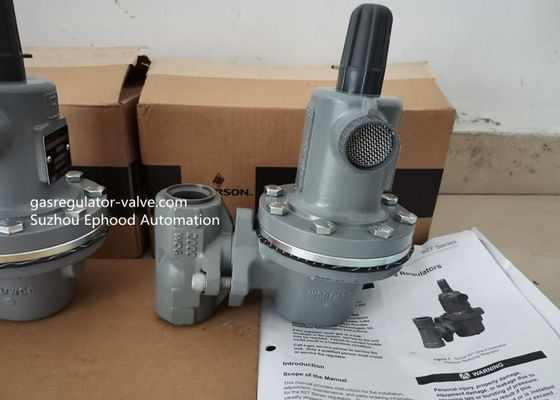

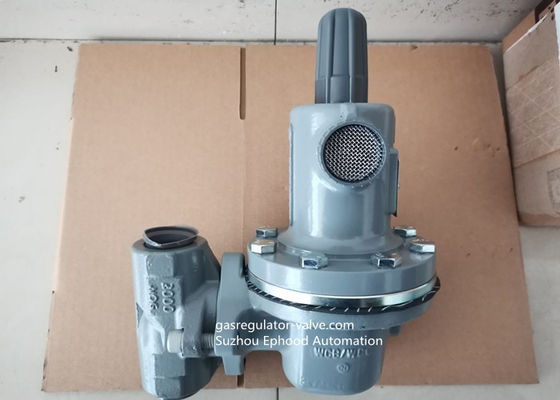

Modello materiale d'acciaio di Fisher Gas Regulator Self Operated 627H di pressione di WCC

Modello materiale d'acciaio Pressure Gas Regulator di WCC Fisher Gas Regulator 627H
Regolatore del gas di pressione di Fisher Original 627H

Fisher Rosemount

Regolatore del gas di Fisher Make 627

Regolatore di Fisher 627

Caratteristiche

Valvola a sfera interna

Indicatore di operazione di sollievo

Facile mantenere

Adattabilità dell'installazione

Versatilità di applicazione

Compressore-resistente

Vasta gamma delle capacità di flusso

Descrizione

Fisher 627 serie auto-ha azionato i regolatori di riduzione della pressione (figura 1) è per il livello ed i sistemi di bassa pressione. I regolatori di Fisher 627 possono essere usati con gas naturale, aria, o vari altri gas. Le caratteristiche di prestazione variano secondo costruzione.

La sezione di specifiche dà ad alcune specifiche generali per Fisher i regolatori di 627 serie. Le targhette (figura 2) fornisce l'informazione dettagliata per un regolatore particolare mentre viene dalla fabbrica.

Pressioni di entrata massime della tabella 1., campi di pressione dello sbocco

Specifiche

1" fine connessione del NPT: 627-496,627-497,627-498,627-499

2" fine connessione del NPT: 627-576,627-577,627-578,627-579

Costruzioni disponibili

Tipo 627: regolatore di riduzione della pressione Auto-azionato fornito di tubo di Pitot per le maggiori capacità regolate (figura 7).

Tipo 627R: Tipo 627 con sollievo interno e con una gola aperta (figura 8).

Tipo 627M: Tipo 627 con una guarnizione del gambo fra la pressione dello sbocco del corpo e la cassa del diaframma. La pressione è misurata sotto il diaframma attraverso la linea di controllo a valle di 1/4-inch NPT il collegamento (figura 9).

Tipo 627MR: Tipo 627M con sollievo interno (figura 10).

Tipo 627H: Tipo 627 con un limitatore del diaframma per consegnare un'più alta pressione dello sbocco (figura 11).

Tipo 627HM: Tipo 627H con una guarnizione del gambo fra la pressione dello sbocco del corpo e la cassa del diaframma. La pressione è misurata sotto il diaframma attraverso la linea di controllo a valle di due 1/4-inch NPT i collegamenti (figura 12).

Dimensioni della fine connessione

1inch e 2inch

Stili della fine connessione

1, o dimensioni corporee a 2 pollici: NPT

1 o (DN 25 o 50) dimensioni corporee a 2 pollici:

Classi 300 o 600 rf dell'ANSI flangiati

Pressione di entrata massima (1) (valutazione del corpo)

2000 psig (138 barre) per l'acciaio del NPT, 1480 psig

(102 barre) per la rf ha flangiato l'acciaio, o 1000 psig (69 barre) per ferro duttile

Valutazione massima di pressione di entrata del disco della valvola (1)

2000 psig (138 barre) per il disco di nylon o 1000 psig

(69 barre) per il disco del nitrile

Registrazione di pressione
Tipi 627, 627H o 627R: Interno

Installazione

L'operazione del regolatore all'interno delle valutazioni non preclude la possibilità di danno da detriti nelle linee o dalle fonti esterne. Un regolatore dovrebbe essere ispezionato periodicamente per danno e dopo tutto lo stato di sovrappressione. Come la maggior parte dei regolatori, i regolatori di 627 serie hanno valutazioni di pressione dello sbocco che sono più basse delle loro valutazioni di pressione di entrata. Un pressione-alleviamento o un limitatore di pressione deve essere fornito dall'utente per i tipi 627, 627H, 627M ed i regolatori 627HM se la pressione di entrata può superare la valutazione di pressione dello sbocco, poiché questi regolatori non hanno sollievo interno.

Il tipo regolatori di 627R fornisce il sollievo interno che limita l'accumulazione totale di pressione dello sbocco sopra del punto vincente. Usi la tabella 3 per determinare la pressione totale dello sbocco. Questo sollievo interno può essere adeguato per l'applicazione, se non, fornire la limitazione della pressione supplementare o un limitatore di pressione a valle.

AVVERTIMENTO

Un regolatore può scaricare un certo gas all'atmosfera. Nel servizio del gas pericoloso o infiammabile, il gas scaricato può accumulare e provocare la ferita personale, morte, o danni materiali dovuti infornare o esplosione. Scarichi un regolatore nel servizio di gas pericoloso ad una posizione a distanza e sicura a partire dalle prese d'aria o a qualsiasi area pericolosa. L'apertura della linea o della pila di sfiato deve essere protetta da condensazione o dall'ostruzione.
