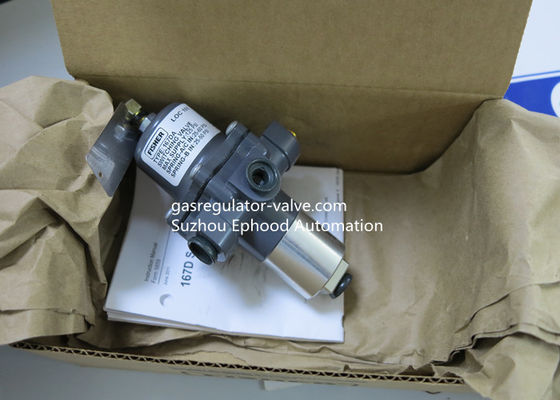

167DA serie 125psi 1/4" pressione del NPT Fisher Switching Valve Three Way

Valvola di riduzione della pressione a tre corsie del regolatore della valvola di commutazione di serie di Fisher 167DA

Fisher la valvola di commutazione che di serie di 167DA è una valvola a tre vie ha usato tipicamente per consegnare la costante a pressione ridotta dei liquidi gassosi ai regolatori azionati pilota ed all'altra strumentazione pneumatica.

I tipi 167D e 167DS sono valvole di commutazione bidirezionali.

I tipi 167DA e 167DAS sono valvole di commutazione a tre corsie.
Caratteristiche:

Le valvole di commutazione compatta- 167D e 167DA dei tipi sono costruite per la prestazione eccezionale in un pacchetto compatto e leggero.

Facile, accurato Adeguamento-con una scelta delle molle per risoluzione ottimale, il punto di commutazione è messo ad un requisito di specifi c da una vite di regolazione in cima al caso della molla.

Servizio di gas acido costruzione compiacente MR0175 e MR0103 della Capacità-NACE disponibile.

La costruzione facoltativa di acciaio inossidabile i tipi 167DS e 167DAS fornisce l'alto benefi di resistenza alla corrosione particolarmente cial per le applicazioni offshore.

La facilità di Manutenzione-nessun utensili speciali è richiesta per eseguire la manutenzione e tutta la manutenzione può essere eseguita con la valvola nella linea.

Le valvole della costruzione- di commutazione irregolare 167D e 167DA dei tipi sono costruite per tempo di impiego più lungo con le richieste di manutenzione minime.

La Fermo-bullonatura resistente alla corrosione e la vite di regolazione sono doppio zinco-cromato per resistenza della corrosione migliorata. La bullonatura facoltativa e la vite di regolazione di acciaio inossidabile sono inoltre disponibili.

Specifiche

Configurazioni disponibili

Tipi 167D e 167DS: Valvole di commutazione bidirezionali

Tipi 167DA e 167DAS: Valvole di commutazione a tre corsie

Dimensione corporea, entrata e stile del collegamento dello sbocco

Porti A e C: 1/4" o 1/2» NPT

Collegamenti di pressione di controllo e dello sfiato (porto D) e porto B: 1/4 di NPT

Materiali da costruzione

Vedi la tabella 4

Pressione di entrata di funzionamento massima (1)

Tipi 167D e 167DS: 400 psig/27,6 barre

Tipi 167DA e 167DAS: 125 psig/8,6 barre

Tipi 167DA e 167DAS (la NACE): 100 psig/6,9 barre

Campi di pressione stabiliti

Vedi le tabelle 1 e 2

Pressione massima del diaframma (1)

150 PSI/10,3 barre sopra pressione dello sbocco che installa ad un massimo di 250 PSI/17,2 barre

Cients di Coeffi di incollatura e di flusso

Vedi la tabella 3

Posizione dello sfiato di caso della primavera

Allineato con la norma dell'entrata, altre posizioni facoltative

Capacità di temperatura (1)

Nitrile (NBR)

Servizio standard (tipi 167D e 167DA soltanto): -20° a 180°F/-29° a 82°C

Servizio di bassa temperatura (tipi 167D e 167DA soltanto) e servizio di norma (tipi 167DS e 167DAS soltanto): -40° a ° 180°F/-40 a 82°C

Fluorocarburo (FKM)

Servizio ad alta temperatura: 0° a 300°F/-18° a 149°C

Installazione

La valvola di commutazione può essere montata in tutta la posizione, fornente il caso dello sfiato in primavera è esente dall'ostruzione. Colleghi la linea di controllo pneumatica «alla D» segnata porto sul corpo di valvola. I porti A e C (e B sulla valvola 167DA e 167DAS dei tipi) sono collegati per la risposta desiderata della valvola di commutazione a perdita o la diminuzione nella pressione pneumatica. Figura 5 mostra l'applicazione tipica valvola di commutazione 167DA e 167DAS dei tipi. Se la pressione di entrata della valvola di regolazione scende sotto una regolazione predeterminata, il regolatore di accensione spegne la pressione di controllo verso la valvola di commutazione. Ciò induce la valvola di commutazione a sanguinare la pressione del diaframma della valvola di regolazione ad atmosfera, chiudente la valvola di regolazione. La valvola di regolazione rimane chiusa fino a ristabilire la pressione di entrata alla regolazione desiderata.
