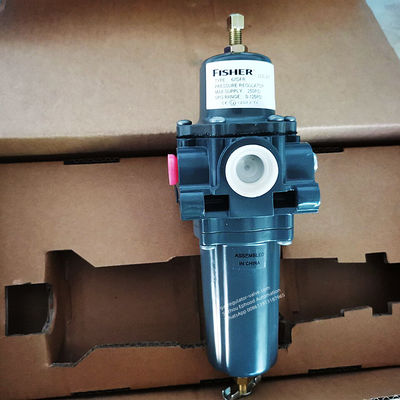

Regolatore di riduzione della pressione modello 67DFR Fisher per la riduzione della pressione

Regolatore del filtro dal rifornimento dello strumento di Fisher 67DFR

Il regolatore del filtro da Fisher 67DFR ha un filtro e una valvola a sfera interna con un sedile molle per l'arresto affidabile senza perdita distinguibile.

Il modello di Fisher 67DFR dei regolatori è usato tipicamente per consegnare la costante a pressione ridotta dei liquidi gassosi al pilota-azionato a
regolatori e l'altra strumentazione pneumatica. Secondo le indicazioni della tavola di configurazioni disponibile, un assortimento di regolatori
è a disposizione per soddisfare le diverse richieste di flusso.

Configurazioni disponibili


Capacità di temperatura
Con il nitrile (NBR):
Bullonatura standard: -20 a 180°F/-29 a 82°C
Con i calibri: -40 a 180°F/-40 a 82°C

Prestazione interna di sollievo di Fisher 67CFR

Capacità bassa per perdita secondaria del sedile soltanto; l'altra protezione di sovrappressione deve essere assicurata se la pressione di entrata può superare la valutazione massima di pressione dell'attrezzatura a valle o supera la valutazione massima di pressione dello sbocco del regolatore.

Valvola di ritenuta di scarico astuta del punto vincente

un differenziale di 6 PSI/0,41 barre

Regolatore del filtro da Fisher 67CFR: Capacità del filtro

Area libera: 12 volte convogliano l'area

Valutazione del micron: Filtro dal polietilene (norma): 5 micron di filtro dalla fibra di vetro (facoltativo): 5 micron di PVDF o filtro da acciaio inossidabile (facoltativo): 40 micron

La posizione dello sfiato della cassa della primavera e della valvola di scarico

Allineato con la norma dell'entrata, altre posizioni facoltative

Principio di funzionamento

La pressione a valle del regolatore del filtro 67CFR è registrata internamente dal lato più basso del diaframma. Quando la pressione a valle del regolatore del filtro è pari o al di sopra della pressione stabilita, l'otturatore della valvola è tenuto contro il Ce di orifi e non c'è ow di Florida attraverso il regolatore. Quando aumenti della domanda, perdite di pressione a valle leggermente che permettono che la molla estenda, abbassando il gambo e l'otturatore della valvola a partire dal Ce di orifi. Ciò permette il ow di Florida attraverso il regolatore.

Sollievo interno (tipi 67CR, 67CSR, 67CFR e 67CFSR)

Se per qualche motivo, fuori delle condizioni operative normali, la pressione a valle supera il del punto vincente del regolatore, la forza creata dalla pressione a valle solleverà il diaframma fino a decollare il diaframma il sedile di sollievo. Ciò concede attraversa il sollievo simbolico. La valvola a sfera sul tipo 67CR, 67CSR, 67CFR, o 67CFSR è una spina dell'elastomero che impedisce la perdita di aria l'a valle ad atmosfera durante l'operazione normale, quindi conservante l'aria della pianta.

Airset di scarico astuto

In alcuni casi, è desiderato per esaurire la pressione a valle se la pressione di entrata è persa o cade sotto il del punto vincente del regolatore. Per esempio, se il regolatore è installato su attrezzatura che non ha richiesta di flusso ma è preveduto a volte a riflusso su perdita di pressione di entrata. I tipi 67CFR e 67CFSR possono essere ordinati con l'opzione di scarico astuta che include una valvola di ritenuta interna per questa applicazione. Durante il funzionamento, se la pressione di entrata è persa, o le diminuzioni sotto il del punto vincente del regolatore, la pressione a valle indietro passerà a monte per il regolatore e la valvola di ritenuta. Questa opzione elimina l'esigenza di un'emorragia fissa a valle del regolatore, quindi conservante l'aria della pianta.

Protezione di sovrappressione

I regolatori del filtro da serie 67C hanno valutazioni massime di pressione dello sbocco che sono più basse delle loro valutazioni massime di pressione di entrata. L'alleviamento o il limitatore di pressione di una pressione è necessario se la pressione di entrata può superare la valutazione massima di pressione dello sbocco.

I tipi 67CR, 67CSR, 67CFR e 67CFSR hanno una valvola a sfera interna della capacità bassa per perdita secondaria del sedile soltanto. L'altra protezione di sovrappressione deve essere assicurata se la pressione di entrata massima può superare la valutazione massima di pressione dell'attrezzatura a valle o supera la valutazione massima di pressione dello sbocco del regolatore.
