Valvola di regolazione del gas del regolatore GIK40R02-5 GIK50R02-5 di rapporto di marca di Kromschroder per il riscaldamento

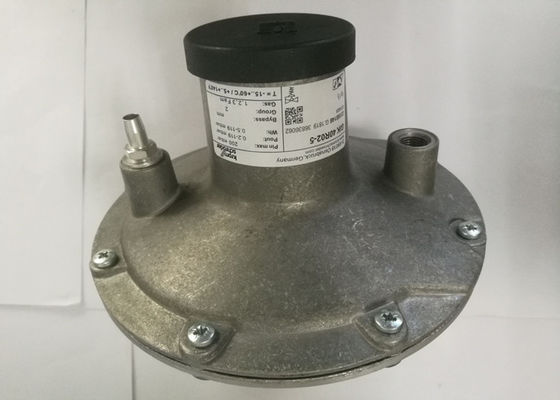

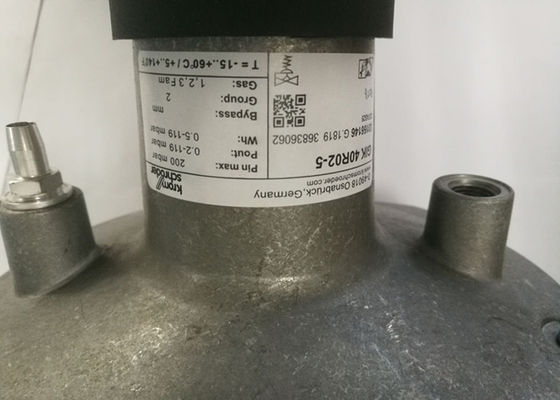

Regolatore di rapporto di marca GIK40R02-5 di Krom Schroder

Regolatore di rapporto GIK50R02-5

Applicazione
I regolatori GIK e GIserve di rapporto aria/del gas per mantenere un rapporto costante del aero-gas e per regolare la pressione del gas controcorrente dai bruciatori a gas sulle installazioni senza combustione preriscaldata air.GIK e GI per controllo di modulazione, GIK. B con l'esclusione per massimo minimo/fuori da controllo. Regolamento di Zeropressure con il corredo di conversione.

Funzione

Il regolatore di rapporto del gas/aria di Krom Schroder è attivato dalla pressione della linea aerea di combustione. Regola la pressione dello sbocco del gas nel 1:1 di rapporto alla pressione del controllo aereo. La capacità del bruciatore è variata con l'aiuto della valvola del controllo aereo.
Le fluttuazioni di pressione di fornace hanno lo stesso effetto su capacità di lavorazione dell'aria e del gas, così significando che la miscela gas-aria non cambia. Il tasso basso del fuoco può essere fissato regolando la molla del regolatore.
Nel caso di controllo massimo minimo (GIK. B), la molla dovrebbe completamente rilassarsi. I flussi minimi di flusso soltanto tramite l'esclusione. La regolazione all'alto fuoco è eseguita tramite orifizi o valvole sul bruciatore.

Dati tecnici
GIK, GI
Tipo di gas: Il gas naturale, il gas di città, GPL (gassoso), biologicamente ha prodotto il metano, GIK. L, GI. L soltanto per aria.
Pressione di entrata massima: 3 psig (200 mbar).

Pressione del controllo aereo di combustione: 0,2 - 48" WC (0,5 - 120 mbar).
Pressione dello sbocco: 0,08 - 47,5" WC (0,2 - 119 mbar).
Pressione differenziale fra il pe di pressione di entrata ed il PA di pressione dello sbocco: massimo 40" WC (100 mbar).
Rapporto della trasmissione: 1: 1.
Diametro GIK di esclusione. B: GIK 15-25: a 0,06 pollici standard (1,5 millimetri), possibile fino ad a 0,157 pollici (4 millimetri)
GIK 40-50: a 0,197 pollici standard (5 millimetri),
possibile fino ad a 0,354 pollici (9 millimetri).
Regolazione della gamma a flusso minimo: - 1,2 - +1,2" WC (- 3 - +3 mbar).

GIK
Collegamento: NPT-filo.
Collegamento per la linea di controllo: 1/4 di NPT.
Alloggio: Di alluminio.
Diaframmi: Perbunan.
Sede valvola: Di alluminio.
Disco della valvola: Plastica.
Guarnizione del disco della valvola: Perbunan.
Vite di esclusione: Ottone.
Temperatura ambiente:
-4 a +158°F (- 20 - +70°C).
