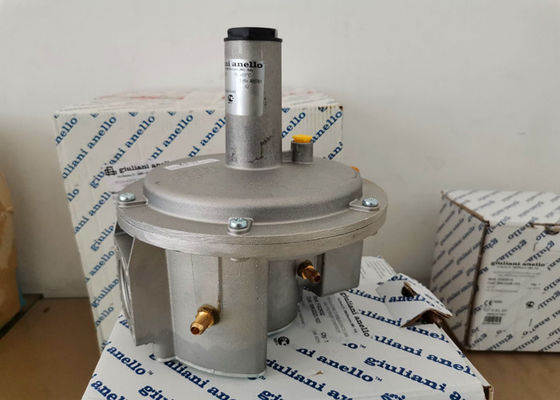

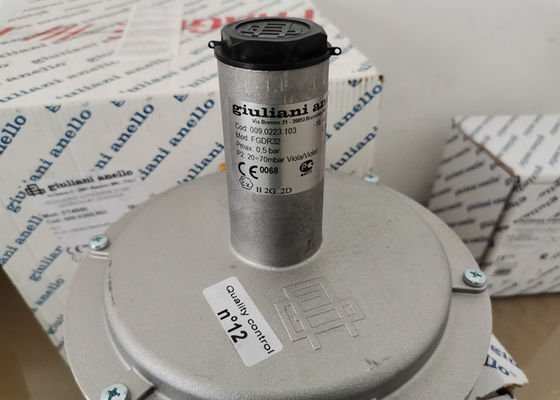

Il regolatore di alluminio di pressione del gas del modello FGDR32/50 con costruito in filtro Italia Giuliani Anello ha fatto

Il anello dell'Italia giuliani ha fatto il regolatore di pressione di alluminio con il modello incorporato del filtro FGDR

Regolatore di pressione di alluminio con il filtro incorporato, ad en 88-1.
Pressione di entrata massima 500 mbar. Pressione massima dello sbocco 350 mbar.
Controllo della chiusura. Adatto a gas fabbricato, a gas naturale, a gas di petrolio liquefatto (GPL), a gas e ad aria non aggressivi. Gamma di temperatura di funzionamento: -15 a 60°C.

CARATTERISTICHE TECNICHE

Campo di pressione P1 dell'entrata:
FGD: +5mbar fino a 200mbar

FGDR: +30mbar fino a 500mbar

FG1B: +30mbar fino a 1bar

Raggio d'azione P2: rifornimento standard della molla neutrale; altre gamme secondo la tavola della molla.

Riferimento standard:
FGD- FGDR: En 88-1
FG1B: En 88-2
Governatore Class:
FGD – FGDR: classe A
FG1B: classe AC10
Pressione di chiusura:
FGD: questo modello non caratterizza la chiusura della prova
FGDR: nell'accordo con l'en standard 88-1
FG1B: classe SG30


Resistenza: secondo le specifiche EN13611.

Combustibile: I gas di tre famiglie: gas fabbricato (gas di città); gas naturale (gruppo H - metano); gas di petrolio liquefatto (GPL); gas non aggressivo.
Gamma di temperatura ambiente: -15℃ a +60℃
Operazione: sottoponendo a tensione la molla, senza energia ausiliaria.

Caratteristiche della costruzione: compensazione di pressione di entrata, diaframma standard di sicurezza del rifornimento, impulso interno del tubo. guarnizione della Rapido guarnizione.
Tutti i modelli sono forniti con i montaggi del rubinetto di tubo di scarico e dell'entrata.

Pressione dello sbocco del modello Pressure Gas Regulator di FGDR

Materiale: Corpo di alluminio, parti interne in materiali di alluminio, d'acciaio, d'ottone e sintetici; diaframma e guarnizioni in gomma del nitrile-butadiene.
CARATTERISTICHE TECNICHE
Diaframma della compensazione, diaframma di funzionamento e diaframma di sicurezza: un tubo di scarico esterno dello sfiatatoio non è necessario poichè il diaframma incorporato della sicurezza assicura che, in caso di rottura del diaframma di funzionamento, nessuna perdita del gas (oltre 30 dm3/h) sono

possibile dentro la stanza (conformemente a par.3.3.2. Specifiche EN88).

INSTALLAZIONE
Installi il governatore con il diaframma posizionato orizzontalmente (sui tubi orizzontali). Stia attento a seguire sempre la direzione di flusso del gas indicata dalla freccia sul regolatore/governatore.

Gli strumenti adatti devono essere utilizzati per il montaggio governatore/del regolatore sui hub dello sbocco e dell'entrata. Mai influenza di effetto sulla manica della copertura superiore quando misura il regolatore/governatore.
Per tutti i modelli con l'interno del filtro, il regolatore/governatore misura il più bene ad un'altezza comoda dal faclitate di messa a terra in modo dalla pulizia del filtro (misura sempre un filtro adatto dal gas a monte il governatore/regolatore).
Assicuri che i tubi siano puliti ed allineato così il regolatore/governatore non è nell'ambito dello sforzo.
Non rimuova il cappuccio perforato dello sfiatatoio del diaframma (3) e non ostruisce il foro, altrimenti il regolatore/governatore non funzionerà. Installi il governatore così che evita il contatto con le pareti intonacate.
Assicuri che il regolatore/governatore sia adatti all'uso progettato.
