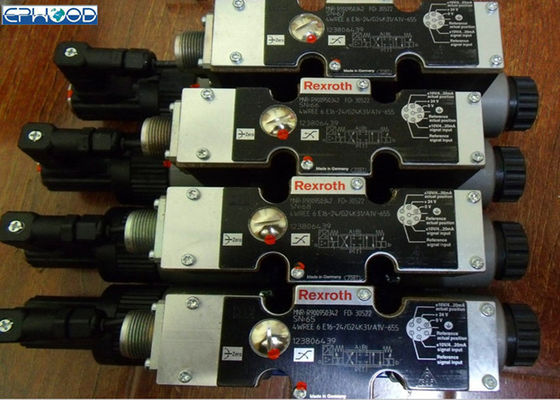

Elettrovalvola a solenoide pneumatica di Rexroth con elettronica integrata 4WREE 6E16-24G24K31-A1V-655

Valvola di regolazione direzionale proporzionale dell'elettrovalvola a solenoide di Rexroth 4WREE 6E16-24G24K31-A1V-655

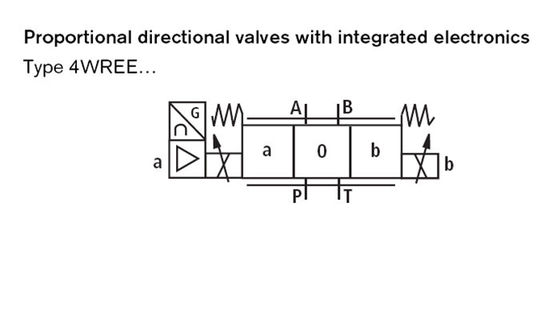

Valvole di regolazione direzionali proporzionali di Rexroth con risposte elettriche di posizione, con elettronica integrata (OBE)

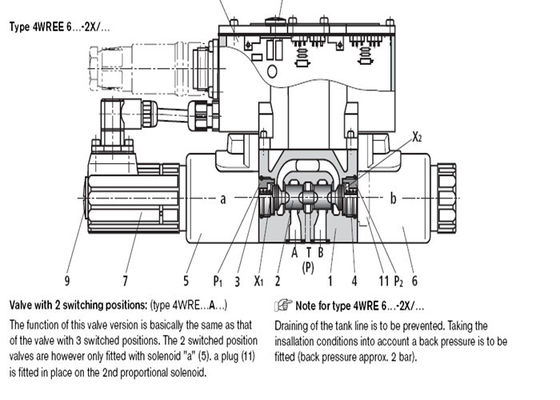

Funzione, sezione

Il 4/2 e 4/3 delle valvole direzionali proporzionali sono componenti azionate dirette di subplate che montano la progettazione. Sono azionati dai solenoidi proporzionali con la bobina centrale del removalbe e del filo. I solenoidi facoltativamente sono controllati da elettronica esterna (tipo 4WRE) o dall'elettronica integrata (tipo 4WREE).

Progettazione:

La valvola consiste di basicamente:

– Alloggio (1) con il fronte di montaggio

– Bobina di controllo (2) con le molle di compressione (3 e 4) e piatti della molla (X1 e X2)

– Solenoidi (5 e 6) e tubi del palo (P1 e P2) con il filo centrale

– Trasduttore di posizione (7)

– Elettronica di controllo integrata facoltativa (8)

– L'adeguamento allo zero assoluto meccanico (9) è accessibile via il Pg13.5 e l'allo zero assoluto elettrico è accessibile via il Pg7 (10) (tipo 4WREE).

Caratteristiche
– Valvola direzionale proporzionale azionata Direct con risposte elettriche del posisiton ed elettronica integrata (OBE) per tipo 4WREE
– Controllo di ciclo chiuso della direzione e della dimensione di un flusso
– L'operazione è fatta attraverso i solenoidi proporzionali con un filo centrale e una bobina smontabile
– Per il montaggio del subplate: Modello Porting all'iso 4401Subplates per catalogare gli strati CON RIFERIMENTO a 45052 (NS6) o RI 45054 (NS10)
– Bobina di controllo concentrato della primavera
– Elettronica di controllo
• 4WREE
- elettronica integrata (OBE) con l'input di tensione o l'input corrente (A1 rispettivamente F1)

Dettagli d'ordinazione per la scelta del Number di modello
