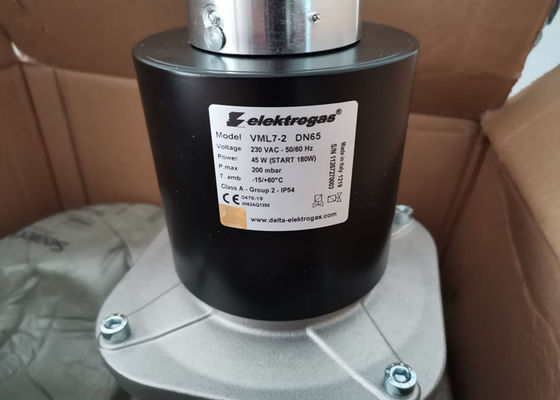

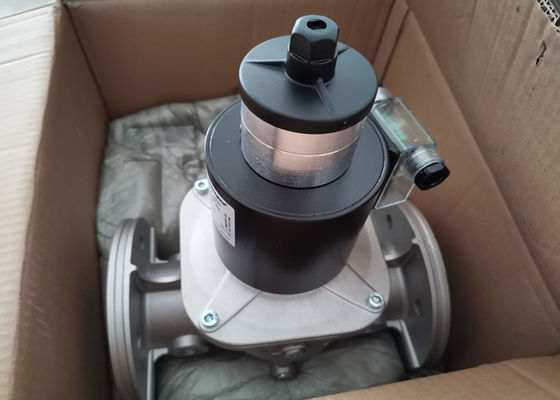

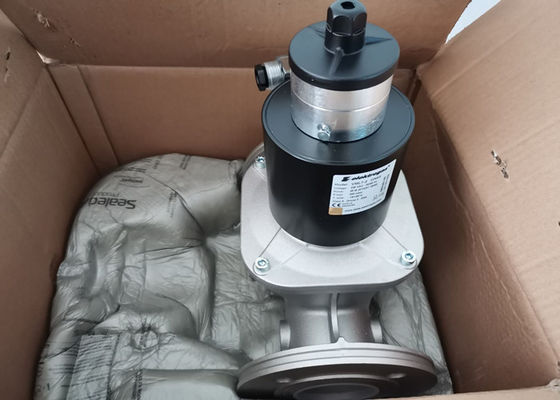

Modello veloce Safety Solenoid Valve dell'elettrovalvola a solenoide di apertura di Elektrogas VML7-2 per i bruciatori di potere del gas
2-1/2» elettrovalvole a solenoide di sicurezza della fine connessione della flangia per l'apertura lenta del gas e dell'aria e la chiusura veloce
Descrizione per il modello di VML
Il tipo valvola di Elektrogas VML è un'elettrovalvola a solenoide ad un solo stadio d'apertura lenta, normalmente chiusa (aperto whenenergized). Questo tipo di dispositivo è adatto ad aria o gas che blocca e comandi di liberazione, bumers di potere del gas del requiredin, caldaie a gas atmosferiche, forni industriali ed altri consumingappliances del gas.
Funzionamento ed applicazione
Il tipo valvola di VML è un dispositivo di chiusura della sicurezza usando il rifornimento di forza ausiliaria.
Quando è neutralizzato, la molla spinge sul disco della guarnizione, tenente il passaggio del gas si è chiusa. Ora, la camera dell'entrata è nell'ambito della condotta di gas pressione che forze sul disco, aumentante la funzione di chiusura e migliorante la guarnizione.
Quando la bobina è alimentata la valvola si apre rapidamente, contro la forza della pressione del gas e della molla. Il flusso può essere regolato facendo uso della vite di regolamento sulla cima (vedere le istruzioni di servizio e dell'installazione).
Se l'alimentazione elettrica è chiusa, la valvola rapidamente si chiude, interrompendo il flusso del gas.
Questo genere di elettrovalvola a solenoide d'apertura veloce è installato normalmente come la sicurezza e dispositivo di regolamento in treni del gas, per le applicazioni ed i sistemi industriali del riscaldamento a gas.
Caratteristiche tecniche
| Collegamenti |
2 classe 150 di ANSI-ASA-ASME flangiata ½ B16.5 da 2" a 3" |
| Valutazioni di tensione |
230 VCA 50/60 di hertz |
| Pressione di esercizio di massimo |
200 mbar (3 psig) |
| Pressione di prova del corpo |
1 barra (15 psig)
9 barre * (130 psig) |
| Tempo di chiusura |
< 1="" second="">
|
| Tempo d'apertura |
Regolabile |
| Filtro del gas |
600 μm (0,02 dentro)
maglia metallica (eccetto i modelli da 6 barre) |
| Recinzione |
IP54 (NEMA 3)
IP65 facoltativo con cavo (NEMA 4) |
Caratteristiche
Le valvole sono fatte della lega di alluminio fusa sotto pressione, con una vasta gamma per il connectionsfrom DN10 (3/8" di inletloutlet) fino a DN80 (3").
I sigillamenti sono fatti adi gomma basata NBR certificata per uso con gas (en 549).
Adatto ad uso con aria e gas non aggressivi ha incluso nelle 1, 2 e 3 famiglie (en 437). Le versioni speciali adatte a gas aggressivi, esente dai metalli non ferrosi e con le guarnizioni di FPM. I collegamenti di tubo incontrano il gruppo 2 ed il sigillamento di contro-pressione è soddisfacente rispetto a classe A, conciliantesi ai requisiti EN161.
L'intera gamma può essere fornita nell'esecuzione a prova di ex, per uso nelle zone 2 e 22, conciliante la direttiva di to2014/34/EU (ATEX).
La valvola è aperta soltanto una volta stimolato: se, per qualunque ragione, l'alimentazione elettrica va giù, i valvecloses immediatamente (cassaforte intrinseca).
Fornito della portata e dell'adeguamento massimi di portata di inizio.
Un filtro a maglia fine incorporato protegge la sede valvola ed il disco come pure i downstreamcomponents ed impedisce la contaminazione sporca (eccetto i modelli da 6 barre).
Fornito collegamento G1/8 per misura una prova del commutatore della chiusura o di un indicatore visivo.
Fornito 1/4" manometro da due lati nella camera dell'entrata, per collegare i manometri, i pressostati, il tester di fuga o altre attrezzature del gas. I modelli flangiati sono withgauges forniti inoltre nella camera dello sbocco.
Le bobine sono fornite la scatola terminale o della spina di iso 4400 (facoltativa). Entrambi i sistemi areprovided con la ghiandola di cavo adatta per evitare l'acqua e la contaminazione sporca.
Tutte le componenti sono destinate per resistere a tutto il conditionoccurring meccanico, chimico e termico durante il servizio tipico. L'efficace impregnazione ed i trattamenti di superficie sono stati usati per migliorare la solidità, il sigillamento e la resistenza alla corrosione meccanici delle componenti.
Adatto ad operazione di ciclo resistente e qualificato per servizio continuo (ED 100%).
Le valvole sono 100% provato dai machineries difficili automatizzati e completamente sono autorizzate.
Le elettrovalvole a solenoide di Elektrogas sono 100% provato dai machineries difficili automatizzati e completamente sono autorizzate.
