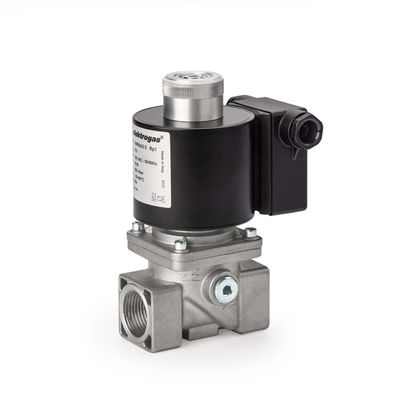

Elettrovalvola a solenoide idraulica sostituta di inverso di modello di marca VMRNA di Elektrogas/valvola di sfogo automatica degli apparecchi a gas

Tipo elettrovalvola a solenoide di VMRNA agente di inverso

Valvola di sfogo automatica per gli apparecchi a gas

Descrizione

Il tipo di Elektrogas VMRNA è una valvola di sfogo automatica per gli apparecchi a gas. È adatto a scarico

gas di fuga o di eccesso nelle linee di sollievo.

Caratteristiche

La valvola di VMRNA proviene dalla società di Elektrogas, questo modello è un'elettrovalvola a solenoide sostituta inversa: una volta neutralizzata, la valvola è aperta (normalmente aperto).

Le valvole sono fatte della lega di alluminio con i collegamenti da 3/4" o da 1". I collegamenti di tubo incontrano il gruppo che 2.Sealings sono fatti adi gomma basata NBR certificata per uso con il gas di aria (en 549). Adatto ad uso con aria e gas non aggressivi ha incluso nelle prime, seconde e terze famiglie (en 437). Versioni speciali per i gas aggressivi (per esempio biogas).

Qualificato per servizio continuo (ED 100%).

Fornito il manometro G1/4 da due lati nella camera dell'entrata per collegare i manometri, i pressostati, o altre attrezzature del gas.

Fornito collegamento G1/8 per misura un commutatore dell'indicatore di posto vacante (si veda la scheda di PCS – questo dispositivo sarà ordinato esclusivamente).

La valvola di VMRNA può essere integrata in valvola di Elektrogas VMM, con conseguente sistema molto compatto (si veda la scheda VMM per i dettagli).

Tutte le componenti sono destinate per resistere a tutto lo stato meccanico, chimico e termico che accade durante il servizio tipico. L'efficace impregnazione ed i trattamenti di superficie sono stati usati per migliorare la solidità, il sigillamento e la resistenza alla corrosione meccanici delle componenti.

Le valvole sono 100% provato e completamente autorizzato.

Funzionamento ed applicazione

Il tipo valvola di VMRNA è una valvola di sfogo per la linea di sollievo. Quando è neutralizzato, la molla spinge sul nucleo magnetico ed il disco è aperto, quindi il gas può scorrere la linea di sollievo. Questo dispositivo è integrato solitamente nel sistema bruciante: quando il sistema è neutralizzato, la sicurezza verso l'alto le valvole d'arresto è chiusa, mentre la valvola di sfogo è aperta, di modo che il gas combustibile dentro il tubo può essere scaricato in un'area sicura.

Nel caso delle perdite delle valvole d'arresto, il gas va alla linea di sollievo in uno stato sicuro.

Quando il sistema è alimentato, la valvola di sfogo si chiude mentre le valvole d'arresto principali

aperto, quindi il combustibile può scorrere il bruciatore.

La fig. 1 mostra uno schema della valvola di VMRNA.

Questo genere di valvola è installato solitamente come dispositivo di sicurezza in treni del gas, per le applicazioni ed i sistemi industriali del riscaldamento a gas. La fig. 2 mostra un esempio di installazione, congiuntamente ad altri dispositivi di Elektrogas.

Descrizione

Il tipo valvola di VMR è un'elettrovalvola a solenoide ad un solo stadio velocemente d'apertura, normalmente chiusa (aperto una volta stimolato). Questo tipo di dispositivo è adatto ad aria o a gas che blocca e comandi di liberazione, richiesto nei bruciatori di potere del gas, in caldaie a gas atmosferiche, in forni industriali ed in altri apparecchi di consumo del gas.

Caratteristiche

Le elettrovalvole a solenoide di Elektrogas sono fatte della lega di alluminio fusa sotto pressione (o caldo-ha premuto l'ottone per le versioni di OTN), con una vasta gamma per i collegamenti sbocco/dell'entrata da DN 8 (1/4") fino a DN 150 (6").

I sigillamenti sono fatti adi gomma basata NBR certificata per uso con gas (en 549).

Adatto ad uso con aria e gas non aggressivi ha incluso nelle 1, 2 e 3 famiglie (en 437).

Le versioni speciali adatte a gas aggressivi, esente dai metalli non ferrosi e con le guarnizioni di FPM.

I collegamenti di tubo incontrano il gruppo 2 ed il sigillamento di contro-pressione è soddisfacente rispetto a classe A, secondo i requisiti EN161.

L'intera gamma può essere fornita nell'esecuzione a prova di ex, per uso nelle zone 2 e 22, secondo 2014/34/EU la direttiva (ATEX).

La valvola è aperta soltanto una volta stimolato: se, per qualunque ragione, l'alimentazione elettrica va giù, la valvola si chiude immediatamente (cassaforte intrinseca).

Adatto ad operazione di ciclo resistente e qualificato per servizio continuo (ED 100%).

Fornito di adeguamento di portata (eccetto i modelli d'ottone).

Un filtro a maglia fine incorporato protegge la sede valvola ed il disco come pure le componenti a valle ed impedisce la contaminazione sporca (eccetto i modelli d'ottone e 6 barre).

Fornito collegamento G1/8 per misura una prova del commutatore della chiusura o di un indicatore visivo.

Fornito 1/4" manometro da due lati nella camera dell'entrata (eccetto i modelli d'ottone), a

colleghi i manometri, i pressostati, i rivelatori di fuga o altre attrezzature del gas. I modelli flangiati sono forniti dei calibri inoltre nella camera dello sbocco.

Le bobine sono fornite la scatola terminale o della spina di iso 4400. Entrambi i sistemi sono forniti della ghiandola di cavo adatta per evitare l'acqua e la contaminazione sporca.

Tutte le componenti sono destinate per resistere a tutto lo stato meccanico, chimico e termico che accade durante il servizio tipico. L'efficace impregnazione ed i trattamenti di superficie sono stati usati per migliorare la solidità, il sigillamento e la resistenza alla corrosione meccanici delle componenti.

Le elettrovalvole a solenoide di Elektrogas sono 100% provato dai machineries difficili automatizzati e completamente sono autorizzate.
