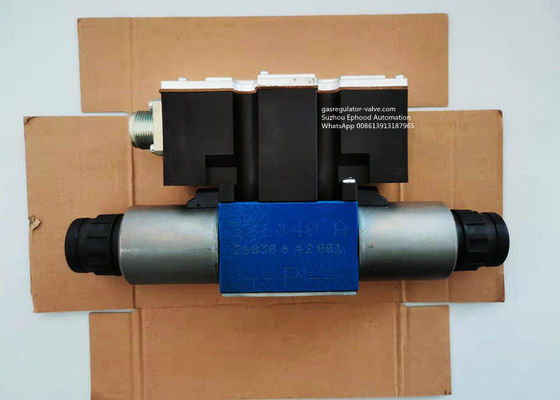

Valvola di riduzione della pressione proporzionale 3DREPE 6C

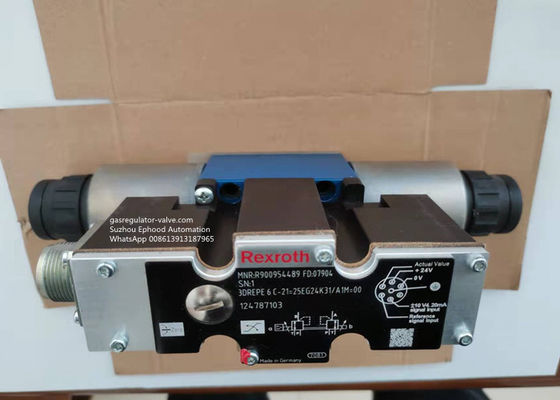

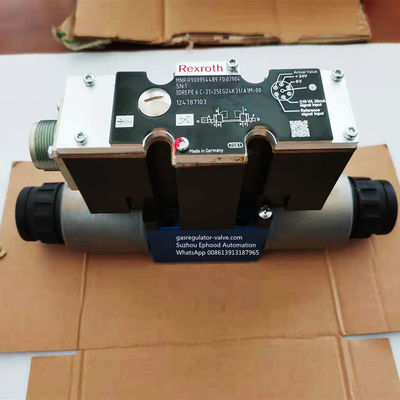

Modello idraulico 3DREPE 6C 2125 PER ESEMPIO. 24K31/A1M=00, P/N R900954489 di Rexroth della valvola
Valvola di limitazione della pressione proporzionale nella versione a tre corsie
Con elettronica di controllo integrata
Attributi di prodotto
| Tipo |
3DREPE |
| Tipo di tensione |
Tensione continua |
| Tipo di segnale |
analogo |
| Dimensione |
6 |
| Valutazione di pressione |
25bar |
| Materiale della guarnizione |
Guarnizioni di FKM |
| Flusso massimo |
15l/min |
| Numero delle posizioni di commutazione |
3 |
| Tensione di rifornimento |
24VDC |
| Connettore elettrico |
Palo del connettore 3 (2 + PE) |
| Posizione di installazione |
c'è ne, preferibilmente orizzontale |
Caratteristiche
– Valvole proporzionali azionate Direct per il controllo una pressione e della direzione di un flusso
– Operazione per mezzo dei solenoidi proporzionali con il filo centrale e la bobina staccabile
– Montaggio di Subplate: Modello Porting secondo l'iso 4401
– Provvigione supplementare manuale, facoltativa
– bobina Primavera-centrata di controllo
– Tipo 3DREPE con elettronica di controllo integrata
– Elettronica di controllo esterno per tipo 3DREP:
• Tipo VT-VSPA2-1-2X/degli amplificatori analogici… nel formato di Eurocard (ordine separato)
• Tipo VT-VSPD-1-1X/dell'amplificatore di Digital… nel formato di Eurocard (ordine separato)
• Tipo elettrico VT 11118 dell'amplificatore nella progettazione modulare
Funzione, sezione
Il tipo di riduzione della pressione a tre corsie 3 DREP 6. della valvola è diretto azionato dai solenoidi proporzionali. È usato per convertire un segnale in ingresso elettrico in segnale in uscita proporzionale di pressione.
I solenoidi proporzionali sono solenoidi controllabili di CC del bagnato-perno con il filo centrale e la bobina staccabile. I solenoidi facoltativamente sono attivati da elettronica di controllo esterno (tipo 3DREP) o dall'elettronica di controllo interna (tipo 3DREPE).
Installi:
La valvola consiste di basicamente:
– Alloggio (1) con la superficie del collegamento
– Bobina di controllo (2) con la bobina di misurazione di pressione (3, 4)
– Solenoidi (5, 6) con il filo centrale
– Elettronica di controllo facoltativamente integrata (7)
Funzione:
La pressione in A o in B è fissata per mezzo dei solenoidi proporzionali. La quantità della pressione dipende dalla corrente.
Con i solenoidi neutralizzati (5, 6), la bobina di controllo (2) è tenuto nella posizione centrale per mezzo delle molle di pressione (8). I porti A e B sono collegati con T in moda da potere scorrere il liquido idraulico fuori il carro armato senza ostruzioni.
