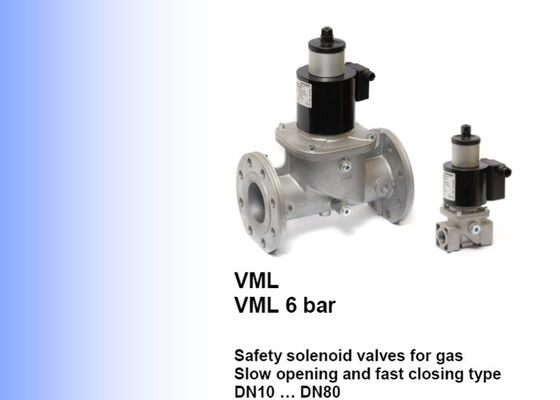

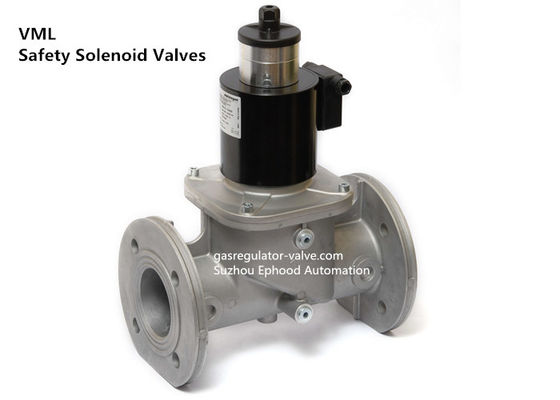

Modello Safety Solenoid Valve DN10 di marca VML di Elektrogas alla dimensione DN80

Modello veloce Safety Solenoid Valve dell'elettrovalvola a solenoide di apertura di Elektrogas VML per i bruciatori di potere del gas

Elettrovalvole a solenoide di sicurezza per l'apertura lenta del gas e dell'aria e la chiusura veloce

Funzionamento ed applicazione

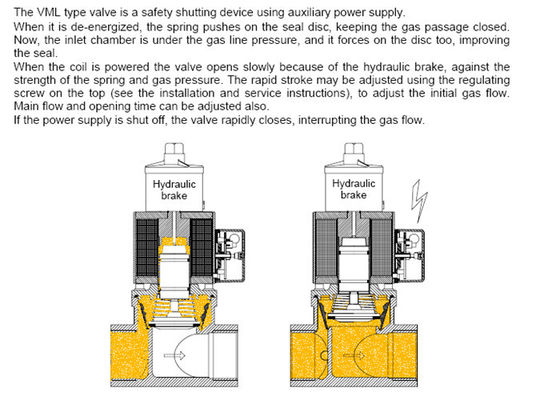

Il tipo valvola di VML è un dispositivo di chiusura della sicurezza usando il rifornimento di forza ausiliaria.

Quando è neutralizzato, la molla spinge sul disco della guarnizione, tenente il passaggio del gas si è chiusa. Ora, la camera dell'entrata è nell'ambito della condotta di gas pressione che forze sul disco, aumentante la funzione di chiusura e migliorante la guarnizione.

Quando la bobina è alimentata la valvola si apre rapidamente, contro la forza della pressione del gas e della molla. Il flusso può essere regolato facendo uso della vite di regolamento sulla cima (vedere le istruzioni di servizio e dell'installazione).

Se l'alimentazione elettrica è chiusa, la valvola rapidamente si chiude, interrompendo il flusso del gas.

La marca di Elektrogas dal tipo valvola dell'Italia VML è una valvola di sicurezza che è normalmente chiusa, con l'apertura veloce o lenta e la sezione rapida regolabile per flusso iniziale del gas. Quando non nella posizione di lavoro la molla lavora al disco che tiene il passaggio del gas si è chiuso. Quando la bobina è alimentata la valvola si apre rapidamente nella prima sezione del flusso, quindi lentamente, con velocità regolabile. Quando il potere è commutato fuori dalla valvola rapidamente chiude.

Questo tipo di dispositivo è adatto a gas e ad aria che bloccano e che regolano i comandi in bruciatori atmosferici o bruciatori fan-assistiti, in forni industriali ed in tutte le attrezzature del gas che utilizzano le elettrovalvole a solenoide del gas (qualificate per servizio continuo – ED 100%).

Questo genere di elettrovalvola a solenoide d'apertura veloce è installato normalmente come la sicurezza e dispositivo di regolamento in treni del gas, per le applicazioni ed i sistemi industriali del riscaldamento a gas.

Descrizione

Il tipo valvola di Elektrogas VML è un'elettrovalvola a solenoide ad un solo stadio d'apertura lenta, normalmente chiusa (aperto whenenergized). Questo tipo di dispositivo è adatto ad aria o gas che blocca e comandi di liberazione, bumers di potere del gas del requiredin, caldaie a gas atmosferiche, forni industriali ed altri consumingappliances del gas.

Caratteristiche tecniche

Caratteristiche

Le valvole sono fatte della lega di alluminio fusa sotto pressione, con una vasta gamma per il connectionsfrom DN10 (3/8" di inletloutlet) fino a DN80 (3").

I sigillamenti sono fatti adi gomma basata NBR certificata per uso con gas (en 549).

Adatto ad uso con aria e gas non aggressivi ha incluso nelle 1, 2 e 3 famiglie (en 437). Le versioni speciali adatte a gas aggressivi, esente dai metalli non ferrosi e con le guarnizioni di FPM. I collegamenti di tubo incontrano il gruppo 2 ed il sigillamento di contro-pressione è soddisfacente rispetto a classe A, conciliantesi ai requisiti EN161.

L'intera gamma può essere fornita nell'esecuzione a prova di ex, per uso nelle zone 2 e 22, conciliante la direttiva di to2014/34/EU (ATEX).

La valvola è aperta soltanto una volta stimolato: se, per qualunque ragione, l'alimentazione elettrica va giù, i valvecloses immediatamente (cassaforte intrinseca).

Fornito della portata e dell'adeguamento massimi di portata di inizio.

Un filtro a maglia fine incorporato protegge la sede valvola ed il disco come pure i downstreamcomponents ed impedisce la contaminazione sporca (eccetto i modelli da 6 barre).

Fornito collegamento G1/8 per misura una prova del commutatore della chiusura o di un indicatore visivo.

Fornito 1/4" manometro da due lati nella camera dell'entrata, per collegare i manometri, i pressostati, il tester di fuga o altre attrezzature del gas. I modelli flangiati sono withgauges forniti inoltre nella camera dello sbocco.

Le bobine sono fornite la scatola terminale o della spina di iso 4400 (facoltativa). Entrambi i sistemi areprovided con la ghiandola di cavo adatta per evitare l'acqua e la contaminazione sporca.

Tutte le componenti sono destinate per resistere a tutto il conditionoccurring meccanico, chimico e termico durante il servizio tipico. L'efficace impregnazione ed i trattamenti di superficie sono stati usati per migliorare la solidità, il sigillamento e la resistenza alla corrosione meccanici delle componenti.

Adatto ad operazione di ciclo resistente e qualificato per servizio continuo (ED 100%).

Le valvole sono 100% provato dai machineries difficili automatizzati e completamente sono autorizzate.

Le elettrovalvole a solenoide di Elektrogas sono 100% provato dai machineries difficili automatizzati e completamente sono autorizzate.
