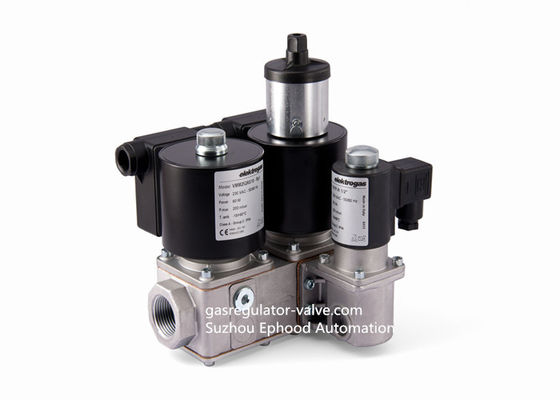

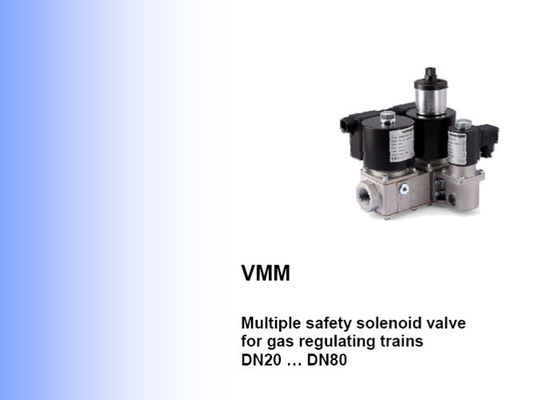

VMM elettrovalvola a solenoide di modello di Elektrogas Multiple Safety per i treni di regolamento del gas

Il tipo valvola di Elektrogas VMM è una combinazione di due valvole in un solo compatto ed in un alloggio di valvola versatile. La prima valvola è un'elettrovalvola a solenoide d'apertura veloce della sicurezza. La seconda valvola può essere un'apertura veloce o un'elettrovalvola a solenoide d'apertura lenta per regolare il flusso del gas, con un primo colpo veloce regolabile e un secondo colpo lento regolabile. È possibile collegare terza valvola pilota/di esclusione, che esegue dalla fase di driver o ottenere un colpo (lento) o entrambi di secondo velocemente. Questo tipo di dispositivo è adatto a gas e ad aria che bloccano e che regolano i comandi in bruciatori atmosferici o bruciatori fan-assistiti (con una o due operazione della fase), in forni industriali ed in tutte le attrezzature del gas che utilizzano i treni di regolamento.

Specificazione

VMM il tipo valvola è una combinazione di due elettrovalvole a solenoide in un solo alloggio del versatilevalve e del compatto.

Questo tipo di dispositivo è adatto ad aria o il gas che blocca e che libera controlla (con l'operazione di twostages o uno), richiesto in bruciatori di potere del gas, caldaia a gas atmosferica, forni che industriali i andothers intossicano gli apparecchi di consumo.

Caratteristiche tecniche

Descrizione

Le valvole sono fatte della lega di alluminio fusa sotto pressione, con una gamma per i collegamenti fromDN20 (3/4" sbocco/dell'entrata) fino a DN80 (3").

I sigillamenti sono fatti adi gomma basata NBR certificata per uso con gas (en 549).

I collegamenti di tubo incontrano il gruppo 2 ed il sigillamento di contro-pressione è soddisfacente rispetto a classe A, conciliantesi ai requisiti EN161.

Una terza valvola con la capacità di DN15 o di DN25 può essere misura per escludere quello secondo e per avere la fase del fuoco del alow o un secondo sbocco per bumer pilota (esecuzione del pilota).

Adatto ad uso con aria e gas non aggressivi ha incluso nelle 1, 2 e 3 famiglie (en 437). Versioni speciali per i gas aggressivi.

L'intera gamma può essere fornita nell'esecuzione a prova di ex, per uso nelle zone 2 e 22, conciliante la direttiva di to2014/34/EU (ATEX).

La valvola è aperta soltanto una volta stimolato: se, per qualunque ragione, l'alimentazione elettrica va giù, i valvecloses immediatamente (cassaforte intrinseca).

Adatto ad operazione di ciclo resistente e qualificato per servizio continuo (ED 100%).

Fornito di adeguamento di portata.

Un filtro a maglia fine incorporato protegge la sede valvola ed il disco come pure i downstreamcomponents ed impedisce la contaminazione sporca.

Fornito i canali di compressione bilaterali da due lati in tutte le camere di compressione, ai connectmanometers, ai pressostati, al tester di fuga o ad altre attrezzature del gas.

Le bobine sono fornite la scatola terminale o della spina di iso 4400. Entrambi i sistemi sono ghiandola di cavo withsuitable fornita per evitare l'acqua e contaminazione sporca.

La valvola di sfogo normalmente aperta VMRNA può essere integrata in VMM da 1" V4 a 3"; la conduttura del dimensionsand è la stessa della terza valvola pilota. Si veda la scheda di VMRNA per altri dettagli.

Tutte le componenti sono destinate per resistere a tutto il conditionoccurring meccanico, chimico e termico durante il servizio tipico. L'efficace impregnazione ed i trattamenti di superficie sono stati usati per migliorare la solidità, il sigillamento e la resistenza alla corrosione meccanici delle componenti.

Le valvole sono 100% provato dai machineries difficili automatizzati e completamente sono autorizzate.

Funzione ed applicazione

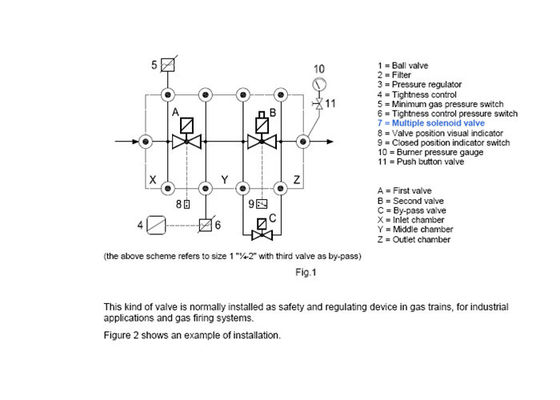

VMM il tipo valvola è un dispositivo di chiusura della sicurezza usando il rifornimento di forza ausiliaria.

La prima valvola (A) è un'elettrovalvola a solenoide velocemente d'apertura della sicurezza. Quando è neutralizzata, gli springpushes sul disco della guarnizione, tenente il passaggio del gas si sono chiusi. Ora, la camera dell'entrata è sotto i thegas allinea la pressione e forza sul disco anche, migliorando la guarnizione.

Quando la bobina è alimentata la valvola si apre rapidamente, contro la forza della molla e del gaspressure.

Se l'alimentazione elettrica è chiusa, la valvola rapidamente si chiude, interrompendo il flusso del gas.

Ugualmente, la seconda valvola (B) può essere un'apertura veloce o un'elettrovalvola a solenoide d'apertura lenta a flusso del gas del adjustthe, con un primo colpo veloce regolabile e un secondo colpo lento regolabile.

È possibile collegare una terza valvola di derivazione (C), che funziona come fase bassa del fuoco o ottenere un colpo (lento) o entrambi di secondo velocemente.
